Як плетена мідна трубка покращує гнучкі з’єднання живлення та заземлення?

Анотація

Якщо ви коли-небудь стикалися з тріснутими наконечниками, перегрітими перемичками, неприємними відключеннями або шумними сигналами поблизу сильнострумного обладнання, ви вже знаєте справжнього ворога: жорсткі з’єднання в місцях, які рухаються, вібрують, розширюються або потребують легкого доступу для обслуговування.Плетена мідна трубкапризначений саме для тих «все добре, поки не сталося» середовищ. Він поєднує в собі високу провідність і гнучкість, допомагаючи створювати з’єднання, які залишаються надійними в умовах термічних циклів, механічних рухів і обмежених місць для встановлення.

Цей посібник розбиває щоПлетена мідна трубкаде він найкращий, у чому клієнти зазвичай помиляються, вибираючи його, і як це правильно вказати з першого разу. Ви також знайдете поради щодо розмірів, практичну порівняльну таблицю, найкращі методи встановлення та короткі поширені запитання, які допоможуть вам перейти від «нам потрібно щось гнучке» до чітких специфікацій, готових до покупки.

Зміст

• Контур
• Що таке плетена мідна трубка
• Це вирішує проблеми клієнтів
• Типові випадки використання
• Як вибрати правильну специфікацію
• Практичні таблиці для визначення розмірів і відповідності
• Поради щодо встановлення та експлуатації
• Контрольний список якості перед покупкою
• Співпраця з Dongguan Quande Electronics Co., Ltd.
• FAQ
• Наступні кроки

Контур

1. ВизначитиПлетена мідна трубкапростою мовою та пояснити, як він поводиться в реальних установках.
2. Зіставте загальні сценарії несправностей із конструктивними перевагами плетеного трубчастого провідника.
3. Покажіть найпоширеніші програми та те, що є найважливішим у кожній із них.
4. Надайте рамки вибору: матеріал, покриття, щільність обплетення, розміри та підхід до завершення.
5. Поділіться простими у використанні таблицями, щоб покупці могли узгодити потреби щодо ефективності з чіткою специфікацією.
6. Завершіть порадами щодо поводження, контрольним списком якості та зручними для покупців поширеними запитаннями.

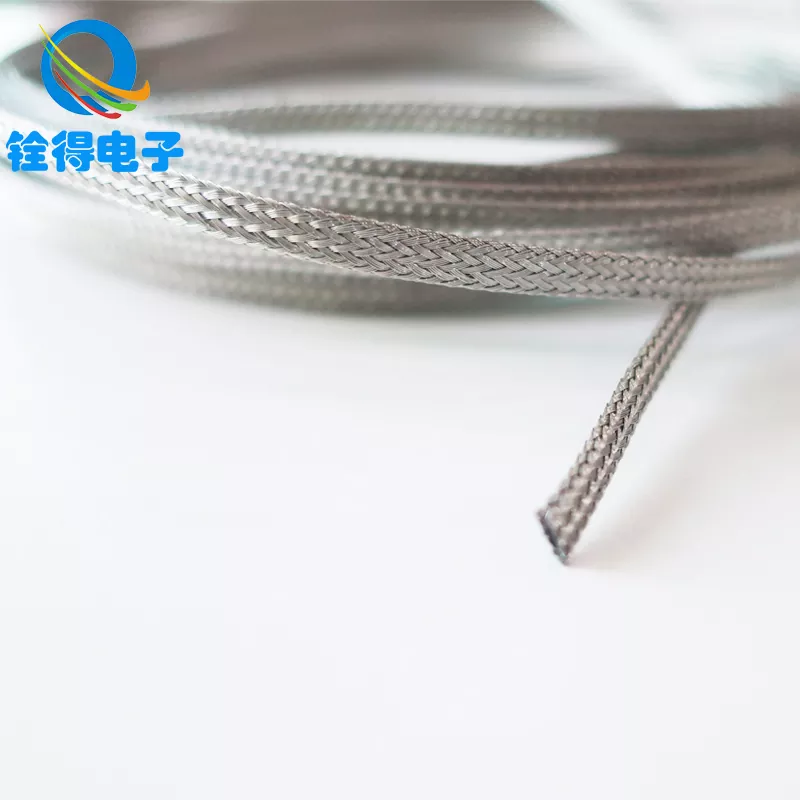

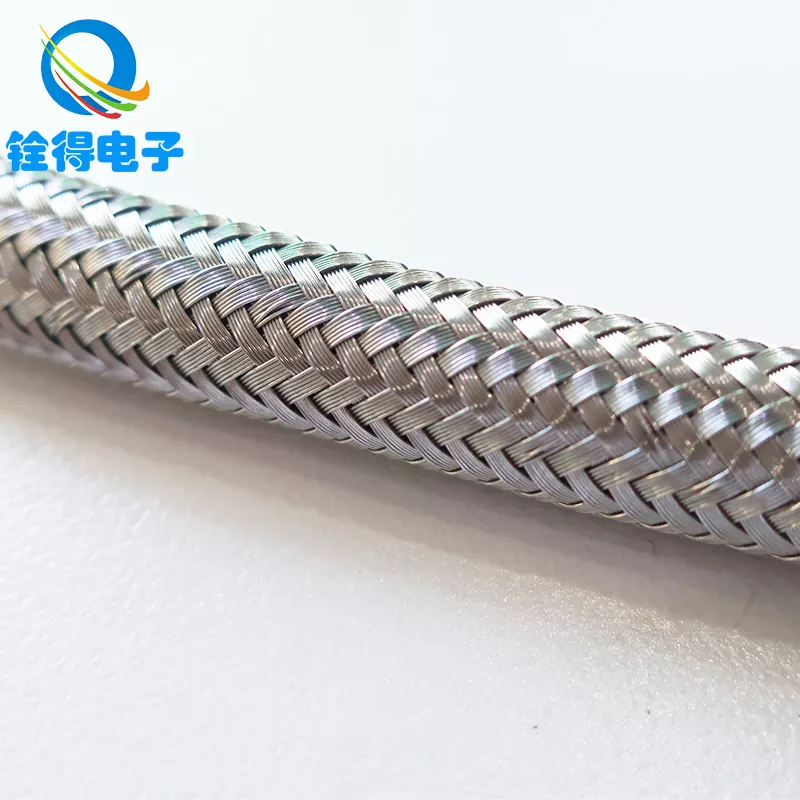

Що таке плетена мідна трубка

Плетена мідна трубкаце трубчаста оплетка, виготовлена ​​з кількох ниток мідного дроту, сплетених у форму гнучкого рукава або трубки. Залежно від конструкції його можна використовувати як:

• Гнучкий провідник(проведення струму між двома точками, де відбувається рух або розширення)
• Шлях заземлення(склеювання корпусів, дверей, шаф, збірних шин і обертових або вібраційних вузлів)
• Електромагнітний щит(зменшення перешкод шляхом створення провідного корпусу навколо кабелів або вузлів)
• Захисний рукав(захищає шланги/кабелі від стирання, додаючи провідність)

На відміну від суцільної мідної шини або жорсткого кабелю, плетена труба може неодноразово згинатися та пристосовуватися до вузького простору. Він також може «дихати» при тепловому розширенні: при підвищенні температури металеві частини розширюються; коли вони охолоджуються, вони стискаються. Плетена структура витримує цей цикл із меншим ризиком ослаблення фурнітури, розтріскування наконечника або перенесення напруги на чутливі клеми.

Це вирішує проблеми клієнтів

Покупці зазвичай починають шукатиПлетена мідна трубкапісля виникнення однієї з цих проблем:

• Перегрів в місцях підключеннявикликані недостатньою площею контакту, поганою гнучкістю або мікрозазорами, спричиненими рухом.
• Потріскані вушка і зламані пасмаде жорсткі провідники змушені згинатися під час вібрації або обслуговування.
• Ослаблені кріплення з часомвнаслідок термічного циклу та механічного руху, що передає напругу в суглоб.
• Шум і перешкодипоблизу інверторів, трансформаторів, розподільних пристроїв, зварювальних апаратів або обладнання для зарядки електромобілів.
• Важкі в установці перемичкиу тісних шафах, де радіус вигину стає важкою.
• Передчасна корозіяу вологому, прибережному або хімічно активному середовищі, коли матеріали не відповідають умовам.

Добре розроблена плетена трубка вирішує ці проблеми, поєднуючи провідність, гнучкість і покриття поверхні. Результатом є легше з’єднання до маршруту, більш стабільний з часом і менш чутливий до невеликих зсувів, які б покарали жорстку частину.

Типові випадки використання

Ось реальні місця, деПлетена мідна трубказазвичай використовується, і те, що найбільше хвилює тих, хто приймає рішення:

• Системи розподільних пристроїв і шин:гнучкі зв'язки між шинами або компонентами, які нагріваються під навантаженням.
• Трансформатори та розподіл електроенергії:заземлення та з’єднання для зменшення ризику несправності та підтримки стабільного потенціалу.
• Залізничні та автомобільні платформи:вібростійке з'єднання та гнучкі шляхи струму.
• EV/зарядні та інверторні системи:керування сильним струмом із одночасним зменшенням електричного шуму.
• Промислові шафи та корпуси:ремені з’єднання дверей і шляхи заземлення, які повинні згинатися під час відкривання/закривання.
• EMI екранування для кабелів і вузлів:провідна трубка навколо кабелів для зменшення чутливості до перешкод.

Як вибрати правильну специфікацію

найкращийПлетена мідна трубкадля вашого проекту залежить від того, як він буде використовуватися: поточний рівень, робочий цикл, середовище, необхідна гнучкість, і спосіб припинення. Нижче наведено практичну структуру вибору, яку ви можете передати інженерам, закупівлям і вашому постачальнику.

1) Тип міді та очікувана провідність

• Гола мідь:висока провідність, поширена в контрольованих середовищах.
• Мідь луджена:краща стійкість до окислення та легша пайка, часто краща для вологих або змінних умов.
• Спеціальне покриття:використовується для унікальних потреб у захисті від корозії або інтерфейсу (вибирайте на основі навколишнього середовища та сполучних матеріалів).

2) Конструкція та густота коси

• Діаметр дроту та кількість жилвпливають на гнучкість і довговічність.
• Покриття косивпливає на ефективність екранування та стабільність контакту.
• Коефіцієнт розширеннямає значення, коли труба повинна відповідати діапазону діаметрів.

3) Розміри, які насправді мають значення

• Внутрішній діаметр (ID):незалежно від того, чи підходить він до цільової частини чи пучка кабелю.
• Зовнішній діаметр (OD):незалежно від того, чи підходить він до сальників, затискачів або каналів маршрутизації.
• Довжина і службова петля:залишаючи достатньо слабини, щоб коса не стала «пружиною» у вашому суглобі.

4) Спосіб припинення

• Гофровані наконечники/наконечники:загальні для заземлюючих смуг і перемичок.
• Зварні/паяні кінці:використовується, коли потрібна висока надійність і низький контактний опір.
• Затискач або кінцева стрічка:часто використовується для екранування програм для підтримки 360-градусного контакту.

5) Реальність навколишнього середовища та корозії

• Вологість, вплив солі, промислові хімікати та різнорідні метали можуть змінити те, як виглядає «достатньо добре».
• Якщо ваше обладнання знаходиться на вулиці або поблизу солоного повітря, вибір покриття та захист з’єднань не підлягають обговоренню.

Практичні таблиці для визначення розмірів і відповідності

Таблиця 1: Відповідність вимогам застосування до характеристик плетеної труби

Таблиця 2: Зручний для покупця контрольний список для визначення плетеної мідної труби

Поради щодо встановлення та експлуатації

Навіть найкращийПлетена мідна трубкаможе бути недостатньо ефективним, якщо його погано обрізати, обробляти або закінчувати. Ці практичні поради зменшують кількість повторних робіт і збоїв:

• Запобігайте потертості під час різання:використовуйте метод, який утримує пасма (обмотайте стрічкою перед стрижкою або використовуйте відповідний інструмент).
• Додайте службовий цикл, коли рух існує:допускати плавні вигини, а не жорсткі вигини в точці закінчення.
• Захистіть кінці:Термоусадка, черевики або рукави можуть зменшити стирання та запобігти розповзанню пасом.
• Забезпечте чистоту сполучених поверхонь:видаліть окислення або сміття в місцях контакту вушок або затискачів з металом.
• Зверніть увагу на різнорідні метали:якщо ваше обладнання не підтримує мідь, розгляньте стратегії захисту поверхні, щоб зменшити гальванічні проблеми.
• Крутний момент має значення:послідовне кріплення зменшує мікрорух і стабілізує опір контакту.

Для екранування віддавайте перевагу контакту на 360 градусів: плетінка, до якої торкнулися лише в одній невеликій точці, може виглядати встановленою, але не забезпечить стабільного зменшення шуму. Для сильнострумових перемичок зосередьтеся на цілісності кінців: міцний обжим або спеціальна обробка кінців зазвичай створюють найбільшу різницю в надійності.

Контрольний список якості перед покупкою

Якщо ви шукаєтеПлетена мідна трубкадля критичного обладнання вам потрібна передбачувана провідність, стабільна геометрія обплетення та стабільні матеріали. Використовуйте цей контрольний список під час перегляду зразків або документації постачальника:

• Консистенція матеріалу:підтвердьте, що сорт міді та обробка відповідають вашому середовищу та методу з’єднання.
• Рівномірність плетіння:перевірте, чи немає прогалин, нерівномірних підбирань або нерівномірного покриття по довжині.
• Стабільність розмірів:перевірте ID/OD у спокійних і встановлених умовах, особливо якщо бере участь розтягнення.
• Надійність закінчення (якщо зібрано):перевірте симетрію обжиму, очікувану міцність на розтягування та ущільнення торців.
• Упаковка та транспортування:погане пакування може деформувати коси або спричинити забруднення ще до того, як деталь досягне вашої лінії.

Співпраця з Dongguan Quande Electronics Co., Ltd.

Коли ви купуєте провідники з опліткою, ви купуєте не лише мідь — ви купуєте повторюваність: однакова щільність обплетення, однакова посадка та той самий результат закриття кожного разу, коли працює ваша виробнича лінія.Dongguan Quande Electronics Co., Ltd.забезпечуєПлетена мідна трубкарішення, призначені для застосування де гнучкість, провідність і довговічність повинні жити разом в одній частині.

Якщо у вас уже є креслення або застарілий номер деталі, ви зазвичай можете швидко перевести це в чітку специфікацію. Якщо ви цього не зробите, практичну специфікацію все одно можна створити з кількох вхідних даних: де його встановлено, як він рухається, до чого підключається та в якому середовищі живе. Часто цього достатньо, щоб звузити матеріал, діапазон розмірів, і закінчити варіанти лікування без покупки методом проб і помилок.

FAQ

Наступні кроки

Якщо ваша поточна установка страждає від нагрівання, вібрації, жорсткої траси або ненадійного заземлення,Плетена мідна трубкачасто є найпростішим оновленням, яке забезпечує вимірне підвищення стабільності. Найшвидший шлях до правильного вибору – це визначити обмеження встановлення (простір, рух, коливання температури) і метод завершення. З цього моменту зазвичай стають очевидними правильний матеріал і конструкція плетіння.
