Чому вибір проводу заземлення визначає безпеку, надійність і рівень шуму?

Анотація

A дріт заземленнялегко не помітити, доки щось не піде не так: несподівані скидання обладнання, перешкоди, які руйнують сигнали, поколювання корпусів, невдалі перевірки або (у гіршому випадку) ризик удару чи пожежі. У цьому посібнику пояснюється, як насправді працюють дроти заземлення в реальних системах, що зазвичай викликає проблеми із заземленням і як вибрати дріт заземлення, який відповідає вашим електричним, механічним і екологічним обмеженням. Попутно ви отримаєте практичні контрольні списки, порівняльну таблицю поширених заземлюючих провідників і перевірені на практиці поради щодо встановлення. Якщо ви оцінюєте продукти з плетеним заземленням або будуєте стратегію заземлення для машини, панелі, транспортного засобу чи корпусу, ви підете з чіткими наступними кроками. Для виробників і проектних команд,Dongguan Quande Electronics Co., Ltd.підтримує вибір і налаштування заземлювача, щоб ваша конструкція працювала стабільно від прототипу до виробництва.

Зміст

• Контур
• Що насправді робить дріт заземлення
• Проблеми, пов’язані з заземленням клієнтів, створюють
• Як правильно вибрати дріт заземлення
• Загальні типи заземлювачів і коли їх використовувати
• Розміри, що запобігають несподіваним відмовам
• Практики встановлення, які створюють або розривають заземлення
• Поширені помилки та як їх уникнути
• Як перевірити якість заземлення в польових умовах
• FAQ
• Наступні кроки

Контур

1. Призначення проводу заземлення для забезпечення безпеки та цілісності сигналу
2. Симптоми поганого заземлення та чому вони виникають
3. Структура вибору, що охоплює електричне навантаження, поведінку частоти та середовище
4. Порівняння плетених стрічок, багатожильних проводів і збірних шин
5. Деталі монтажу, що зменшують опір і запобігають ослабленню
6. Методи перевірки та практичні приймальні перевірки
7. Поширені запитання та вказівки щодо пошуку

Що насправді робить дріт заземлення

Фраза «дрот заземлення» використовується для кількох завдань, і змішування їх є місцем, де багато проектів потрапляють у проблеми. У більшості застосувань дріт заземлення підтримує одну або декілька з цих функцій:

• Шлях безпеки: Якщо провідник під напругою торкається металевого корпусу, шлях заземлення сприяє перенесенню струму замикання, тому пристрої захисту можуть швидко спрацювати.
• Зрівнювання потенціалів: підключення металевих частин таким чином, щоб вони залишалися з майже однаковим потенціалом, зменшує напругу дотику та мінімізує ризик утворення дуги.
• Контроль шуму та еталонна стабільність: Хороше заземлення може зменшити електромагнітні перешкоди, забезпечуючи контрольований зворотний шлях і знижуючи імпеданс на відповідних частотах.
• Відведення від блискавки та перенапруги: У деяких системах заземлюючі провідники допомагають безпечно направляти перехідні процеси високої енергії (часто як частину ширшої стратегії з’єднання та стрибків напруги).

Зверніть увагу на словоімпеданс, не тільки опір. Багато проблем із заземленням проявляються на високих частотах, коли провідник, який виглядає «хорошим» на базовому лічильнику, все ще погано поводиться через індуктивність, довжину та геометрію з’єднання. Ось чому фізична форма заземлювача може мати таке ж значення, як і площа його поперечного перерізу.

Проблеми, пов’язані з заземленням клієнтів, створюють

Якщо вам коли-небудь доводилося, що система проходила стендові випробування, але зазнавала невдачі на заводі, у транспортному засобі чи на відкритому повітрі, заземлення часто є частиною історії. Ось найпоширеніші проблеми клієнтів, які ми бачимо в промислових і електронних системах:

• Випадкові скидання та незрозумілі несправності: Переривчасті з’єднання заземлення можуть призвести до перепадів напруги, які заплутають керуючу електроніку.
• EMI, який не зникне: Екранування та фільтри не можуть повністю компенсувати поганий зворотний шлях або високоімпедансне з’єднання між корпусами.
• Невдалі перевірки або затримки відповідності: Неадекватне з’єднання, неправильне завершення або погана документація можуть призвести до переробки та відхилення від графіка.
• Перегрів в місцях підключення: «Невелика» проблема з контактом стає гарячою точкою в умовах струму пошкодження або повторюваних стрибків напруги.
• Корозія і розпушування: Зовнішнє, морське, вологе чи хімічне середовище може погіршити з’єднання швидше, ніж очікують команди.
• Монтажні головні болі: Занадто жорсткі, занадто короткі або схильні до втоми дроти можуть призвести до нестабільності виробництва.

Доброю новиною є те, що більшості з них можна запобігти. Головне – розглядати заземлення як проблему механічного та електричного дизайну, а не запізнілу думку.

Як правильно вибрати дріт заземлення

Надійний процес відбору починається з ваших реальних обмежень, а не просто з опису каталогу. Використовуйте цю структуру:

1) Визначте завдання заземлення

• Це насамперед безпечне з’єднання, контроль шуму, боротьба з перенапругами чи їх комбінація?
• Це з’єднання «корпус-корпус», з’єднання дверей, з’єднання панелей або закінчення кабелю?

2) Складіть карту вимог до електроенергії

• Очікування струму несправності: Поведінка захисного пристрою залежить від шляху з низьким опором.
• Поведінка частоти: Для рівня шуму та електромагнітних перешкод коротші та ширші провідники часто перевершують довші та вужчі.
• Робочий цикл: випадкові стрибки струму відрізняються від постійного розподілу струму.

3) Установіть відповідність між механічною реальністю

• Чи буде він гнутися (двері, петлі, вібрація, роботи)? Якщо так, гнучкий заземлювач є критичним.
• Чи мало місця? Чи існує вимога повторного радіуса вигину?
• Чи матимуть інсталятори постійний доступ до кріплень з моментом затягування належним чином?

4) Зверніть увагу на навколишнє середовище

• Вологість, сольовий туман, хімічні речовини, висока температура, ультрафіолетове опромінення або забруднення маслом можуть змінити вибір матеріалу.
• Якщо ймовірна корозія, обробка поверхні та з’єднувальне обладнання мають таке ж значення, як і матеріал провідника.

5) Завчасно визначтеся зі стратегією звільнення

• Кільцеві клеми, наконечники, зварні виступи, шпилькові з’єднання або з’єднання за допомогою затискачів потребують різних конструкцій провідника.
• Узгодженість у завершенні дорівнює узгодженості в продуктивності.

Якщо ви хочете менше сюрпризів у виробництві, заблокуйте ці рішення, перш ніж завершувати креслення джгутів. Dongguan Quande Electronics Co., Ltd. часто підтримує команди, підтверджуючи придатність, гнучкість і сумісність завершення перед масовим виробництвом.

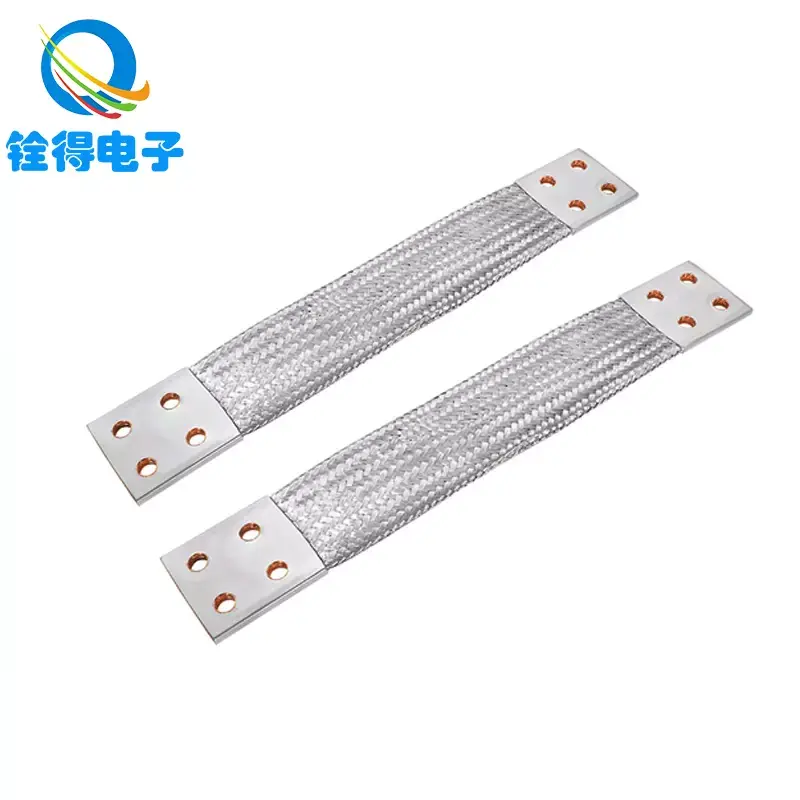

Загальні типи заземлювачів і коли їх використовувати

Для багатьох промислових шаф «найкращим» вибором є комбінація: з’єднувальна планка в панелі, короткі плетені стрічки для дверей і рухомих частин і добре закріплені багатожильні провідники для фіксованих з’єднань.

Розміри, що запобігають несподіваним відмовам

Розмір — це не просто «чим більше, тим краще». Перевищення розмірів може спричинити жорсткість, проблеми зі складанням і втому. Заниження розміру може призвести до перегріву, збою очищення захисного пристрою або створення нестабільних посилань. Пам’ятайте про ці принципи:

• Коротше б'є товщідля багатьох проблем, пов'язаних із шумом. Зменшення довжини часто покращує продуктивність більше, ніж збільшення поперечного перерізу.
• Ширше можна бити круглимна більш високих частотах. Плоскі плетені ремінці можуть зменшити опір, якщо їх правильно встановити.
• Площа підключення має значення. Товстий провідник на крихітній контактній ділянці може працювати погано.
• Термічні події та випадки несправності відрізняються. Провідник може витримати короткий імпульс несправності, але вийти з ладу під час повторних стрибків напруги або нагрівання на поганому з’єднанні.

Якщо ваша конструкція має відповідати певним електричним нормам або галузевим стандартам, використовуйте метод визначення розміру цього стандарту як базовий, а потім помістіть механічні та екологічні вимоги поверх. Якщо сумніваєтеся, ставтеся до завершення та монтажу як до першокласних елементів дизайну, а не до «деталі інсталятора».

Практики встановлення, які створюють або розривають заземлення

Більшість збоїв заземлення трапляються на інтерфейсах. Провідник рідко є проблемою; зв'язок зазвичай є. Ці практики значно покращують результати:

Використовуйте чистий контакт метал-метал там, де потрібне склеювання

• Видаліть фарбу, анодування або покриття в точці з’єднання, якщо обладнання не призначене для надійного пробивання покриттів.
• Використовуйте відповідні шайби або з’єднувальні елементи, щоб зберегти контактний тиск протягом тривалого часу.

Контроль ослаблення під вібрацією

• Використовуйте методи блокування, сумісні з вашим обладнанням і середовищем.
• Застосовуйте постійний крутний момент і документуйте це для виробництва.

Мінімізуйте довжину та уникайте петель

• Прокладайте заземлюючі провідники якомога коротше та прямо.
• Уникайте великих петель, які можуть сприймати перешкоди, як антена.

Створіть для руху замість того, щоб сподіватися, що він не рухатиметься

• Для дверей, петель і вібраційних вузлів плетений ремінь заземлення з належним розвантаженням натягу часто перевищує жорсткий дріт.
• Дотримуйтесь радіус згину та переконайтеся, що ремінь або дріт не є механічним упором.

Стандартизуйте закінчення

• Виберіть стиль завершення та послідовно застосовуйте його до всіх збірок.
• Якість обтиску, підгонка наконечників і підготовка контактної поверхні мають бути контрольованими процесами.

Поширені помилки та як їх уникнути

• Використання довгих «кісок» для щитівякі підривають високочастотну продуктивність. Зберігайте щитові зв’язки короткими та за необхідності розгляньте підходи до затискачів.
• Покладаючись на контакт шасі через фарбу. Якщо ви не можете гарантувати контакт з металом, не думайте, що він існує.
• Змішування металів без планування. Різнорідні метали та вологість можуть прискорити корозію та підвищити стійкість.
• Ігнорування приклеювання дверей. Чудове ґрунтування панелі не допоможе, якщо двері перетворюються на шумну плаваючу плиту.
• Надмірне згинання жорсткого провідника. Вібраційна втома реальна; вибрати провідник, призначений для руху.
• Тестування лише з базовим звуковим сигналом безперервності. Безперервність не дорівнює міцному зв’язку з низьким опором у реальних умовах.

Як перевірити якість заземлення в польових умовах

Перевірка має відповідати ризику. Для простого склеювання може бути корисною перевірка низького опору. Для чутливих систем вам можуть знадобитися додаткові методи. Практичні варіанти включають:

• Візуальний огляд: Переконайтеся в видаленні покриття, типі обладнання та відсутності натягу провідника.
• Вимірювання низького опору: Вимірюйте поперек зв’язку за допомогою приладу, який підходить для роботи з низьким рівнем Ом, а не лише простим мультиметром.
• Тест Віггла: Обережно пересувайте двері або джгути, спостерігаючи за переривчастою поведінкою.
• Теплова перевірка під навантаженням: гарячі точки часто виявляють з’єднання з високим опором.
• Перевірка симптомів шуму: Якщо заземлення має на меті зменшити перешкоди, підтвердьте вимірюваннями до та після, які відповідають вашим реальним умовам експлуатації.

Якщо ваша система є критично важливою для безпеки, дотримуйтесь відповідних електричних норм і організаційних процедур тестування. Ця стаття містить загальні інженерні вказівки, але остаточні критерії прийняття мають відповідати вашій галузі та зобов’язанням щодо відповідності.

FAQ

• Чи є дріт заземлення таким же, як нейтральний провід?
  Ні. У багатьох системах нейтраль переносить зворотний струм під час нормальної роботи, тоді як заземлюючий провідник призначений для безпечного з’єднання та умов несправності. Вони виконують різні ролі та по-різному розглядаються при проектуванні та монтажі.

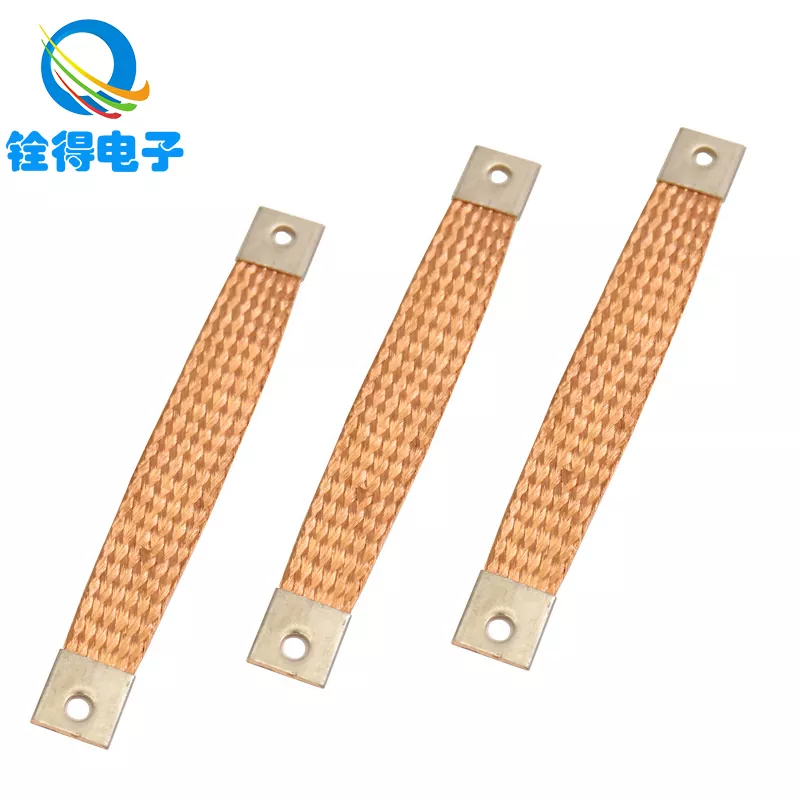

• Коли слід використовувати плетену стрічку заземлення замість звичайного дроту?
  Плетені стрічки часто віддають перевагу для склеювання рухомих частин, вібраційних середовищ або коротких, широких з’єднань із низьким опором, які підтримують шумозаглушення. Вони також можуть зробити склеювання дверей і корпусів більш надійними, коли згинання неминуче.
• Чи завжди товщий дріт заземлення зменшує перешкоди?
  Не завжди. Зменшення довжини, покращення площі з’єднання та використання геометрії, що знижує імпеданс, можуть мати більше значення, ніж просто збільшення поперечного перерізу, особливо для високочастотного шуму.
• Чому в моїй системі все ще є шум, хоча все показує безперервність?
  Безперервність лише доводить наявність деякого провідного шляху. Проблеми з шумом часто пов’язані з імпедансом на робочих частотах, поганою геометрією з’єднання, довгими кістями або невідповідними закінченнями екрана.
• Що спричиняє збій заземлення з часом?
  Поширені причини включають вібраційне ослаблення, корозію, погану підготовку поверхні, недостатнє розвантаження натягу та невідповідну якість обжиму або наконечника. Вплив навколишнього середовища може прискорити все це.
• Як зробити заземлення більш послідовним у виробництві?
  Стандартизуйте апаратне забезпечення та термінали, визначте специфікації крутного моменту, підготуйте поверхню керування та виберіть провідники, які відповідають процесу складання. Узгодженість залежить не тільки від контролю процесу, але і від вибору провідника.
• Чи можу я налаштувати заземлюючі провідники для свого корпусу чи джгута?
  так Багато виробників пропонують нестандартну довжину, конструкції плетіння та варіанти закінчення. Якщо у вас обмежений простір, обмеження щодо переміщення або корозії, налаштування часто зменшує кількість повторних робіт і підвищує надійність.

Наступні кроки

Якщо ви маєте справу з незрозумілими електромагнітними перешкодами, невідповідною поведінкою обладнання, проблемами з’єднання дверей або точками заземлення, які корозують або послаблюються, не розглядайте дріт заземлення як аксесуар. Ставтеся до нього як до розробленого компонента з електричними, механічними та екологічними вимогами.

Якщо вам потрібна допомога з вибором стилю заземлювача, визначенням варіантів завершення або відповідності гнучкості та обмежень встановлення, Dongguan Quande Electronics Co.,Ltd. може підтримати ваші потреби в оцінці та виробництві. Поділіться своїми деталями застосування та кресленнями, і ми порекомендуємо практичне рішення заземлення, яке ви зможете створювати неодноразово та впевнено—зв'яжіться з намищоб почати.
