Чому гнітовий гніт для припою є ідеальним інструментом для чистого відпаювання?

Анотація

Відпаювання має відчуватися під контролем, а не як азартна гра з великими ставками, де колодки піднімаються, сліди відшаровуються, а припій бризкає всюди. У цьому посібнику пояснюється, якПрипій Wick Braid Wireпрацює, чому він не працює під час переробки в реальному світі та як виправити найпоширеніші больові точки з повторюваним процесом. Ви також отримаєте практичну таблицю вибору, таблицю усунення несправностей і стиль контрольного списку робочий процес, який допоможе вам чисто видалити припій, одночасно захищаючи компоненти та друковану плату.

Зміст

• Контур з першого погляду
• Розуміння дроту з гнітом для припою
• Проблеми клієнта та чому відпаювання йде не так
• Вибір правильної коси для роботи
• Чистий, повторюваний робочий процес депайки
• Таблиця вибору для ширини, тепла та випадків використання
• Таблиця усунення несправностей для стійкого припою
• Розширені поради щодо SMD, роз’ємів і багатошарових плат
• Догляд, зберігання та дочистка
• FAQ
• Наступні кроки

Контур з першого погляду

• Що насправді робить розпаювальна оплетка на з’єднанні (і чого вона не може)
• Чому під час «звичайної» доопрацювання колодки піднімаються і сліди відшаровуються
• Як вибрати ширину та поведінку потоку відповідно до ваших з’єднань
• Поетапний метод, який зменшує тепловий стрес і покращує швидкість поглинання
• Таблиці для вибору та усунення несправностей
• Поширені запитання, які відповідають на запитання, які найчастіше задають покупці та технічні спеціалісти

Розуміння дроту з гнітом для припою

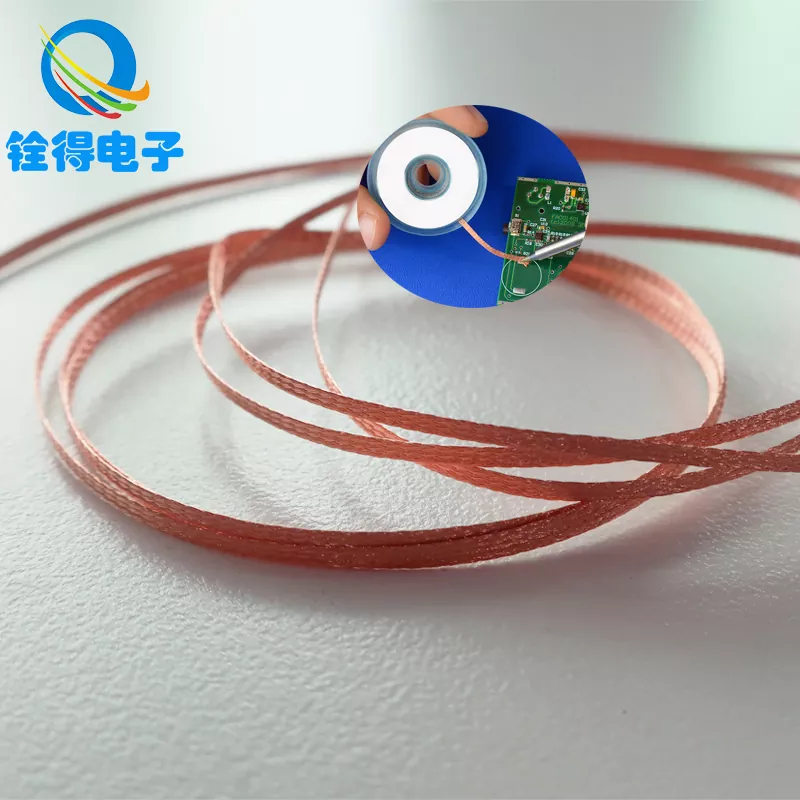

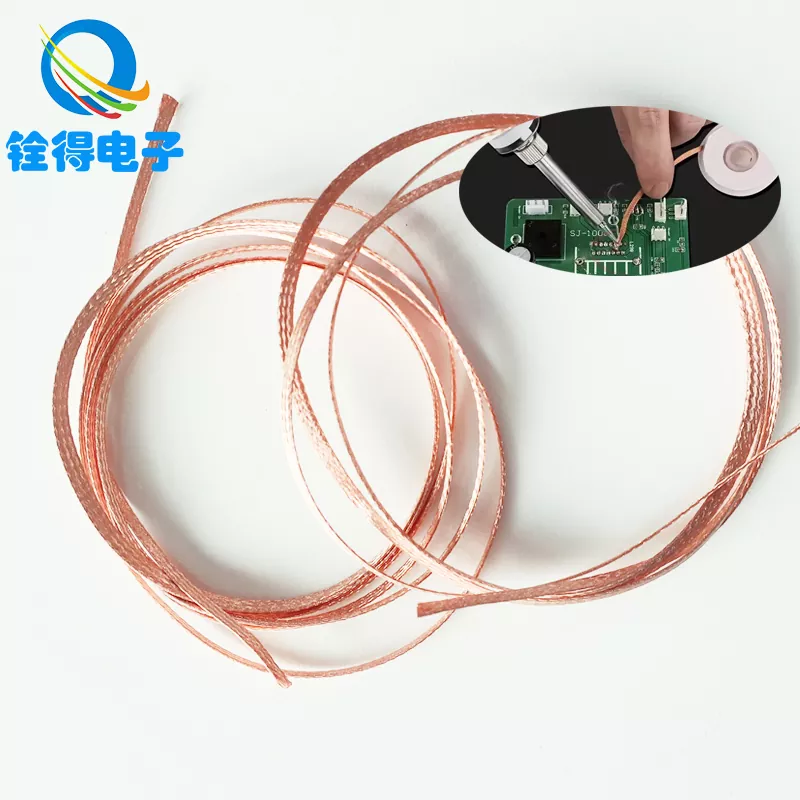

Припій Wick Braid Wire(також називається обплетення для розпаювання) — це плетена мідна стрічка, призначена для відтягування розплавленого припою від з’єднання. Оплетка діє як мережа крихітних каналів: коли припій розріджується, капілярна дія втягує його в мідне плетіння. Хороша косичка не просто «доторкається до припою» — вона швидко вбирає її, а потім чисто відпускає, коли ви відриваєтеся.

Більшість обплетень виготовлено на основі міді, оскільки мідь ефективно передає тепло та легко змочується за наявності флюсу. Флюс тут тихий герой: він видаляє оксиди, сприяє плинності припою та значно покращує швидкість відводу. Без достатнього флюсу навіть косичка преміум-класу може здаватися «мертвою», змушуючи вас утримувати тепло довше, ніж потрібно — і саме тут дошки пошкоджуються.

• Для чого це чудово:очищення контактних площадок, очищення перемичок, видалення надлишків припою, підготовка до повторної роботи.
• Що це не так:замінник належного нагрівання швів або чарівна гумка для холодних швів із поганим доступом тепла.

Проблеми клієнта та чому відпаювання йде не так

Люди зазвичай звинувачують оплетку, коли відпаювання йде погано. ярмарок Але справжньою причиною майже завжди є невідповідність між ними ширина обплетення, активність флюсу, температура праски та спосіб передачі тепла в з’єднання.

Точка болю 1: подушечки піднімаються або сліди відшаровуються

Зазвичай це трапляється, коли нагрівається надто довго або коли оплітку сильно натискають, ніби ви намагаєтеся «відчистити» припій. Надлишковий тиск збільшує механічну напругу, тоді як клей під мідною прокладкою розм’якшується під дією тепла. Виправлення суперечить розуму: використовуватименшепосилити та покращити ефективність відводу за допомогою флюсу та правильної ширини оплітки, щоб зменшити час нагрівання.

Точка болю 2: оплетка не вбирає припій

Поширені причини включають окислену оплетку, недостатній флюс, занадто низьку температуру або з’єднання, яке не повністю розплавлене. Якщо суглоб не є справжнім рідини, припій не втече в плетіння — він просто сидить там, знущаючись над вами.

Больова точка 3: припій розмазується або знову застигає на майданчику

Це часто трапляється, коли косу підняли невчасно або утюжок зняли до того, як коса відокремилася. Припій замерзає і «приклеює» косу до подушечки, запрошуючи підняти подушечку. Час має значення: відокремте оплетку від з’єднання, поки припій ще розплавлений.

Больова точка 4: чутливі до тепла компоненти піддаються стресу

Роз’єми, пластикові корпуси та сусідні мікросхеми не люблять тривалого нагрівання. Якщо ваш метод вимагає тривалого контакту, ви граєте в жорсткому режимі. Рішення полягає в швидшому, контрольованому процесі — і іноді в поєднанні плетінки з іншими інструментами (наприклад, відсмоктувачем припою або легкоплавкими сплавами) для специфічні суглоби.

Вибір правильної коси для роботи

Купівля коси не повинна здаватись здогадкою. Почніть із трьох практичних факторів: ширини, поведінки потоку та консистенції плетіння. Коли вони відповідають вашій роботі,Припій Wick Braid Wireстає швидким, передбачуваним і м’яким на дошках.

• Ширина:Підберіть ширину коси до розміру подушечки/суглоба. Занадто вузький моментально насичує; занадто широкий краде тепло і сповільнює танення.
• Активність потоку:Коса з ефективним флюсом намокає швидше. Для впертих старих з’єднань допомагає додавання зовнішнього флюсу.
• Консистенція плетіння:Рівномірна щільність пасом покращує капілярну дію. Нерівномірне плетіння призводить до нерівномірного вбирання та «проскакування».
• Чиста мідь:Окислена мідь погано вбирається. Зберігання та упаковка важливіші, ніж люди визнають.

Якщо ви шукаєте постачальників для виробництва чи надання послуг, узгодженість має таке ж значення, як і продуктивність. Багато команд обирають стабільного постачальника, тому техніків не вивчають постійно заново, як поводиться коса. Саме тут досвідчені виробники, такі якDongguan Quande Electronics Co., Ltd.часто оцінюють повторюваність, контроль упаковки та стабільність партії.

Чистий, повторюваний робочий процес депайки

Ось метод, який зменшує навантаження на дошку та покращує результати. Ставтеся до цього як до рутини, а не до фрістайлу. Ви помітите найбільше покращення в тому, як швидко припій рухається в обплетенні.

1. Підготуйте з’єднання:Додайте невелику кількість свіжого припою до старих швів. Звучить неправильно, але це сприяє теплопередачі та знижує ймовірність «напіврозплавленого» припою, який відмовляється гніт.
2. Додайте флюс (так, навіть якщо коса флюсована):Невелика кількість зовнішнього потоку на подушечці або кінчику коси може змінити продуктивність, особливо на старих платах.
3. Покладіть косу, потім пропрасуйте:Спочатку встановіть плетінку на припій, а потім помістіть праску поверх плетінки. Це нагріває косу і з’єднується разом і сприяє капілярному кровотоку.
4. Використовуйте легкий тиск:Ви направляєте контакт, а не шліфуєте друковану плату. Нехай тепло зробить свою роботу.
5. Дивіться потік:Ви повинні побачити, як припій мігрує в обплетення. Коли розділ насититься, перемістіть його до нової області.
6. Підніміть правильно:Підніміть тасьму та пропрасуйте разом, а потім роз’єднайте, поки вона розплавлена, якщо потрібно. Не знімайте охолоджену косу з подушечки.
7. Очистити:Якщо залишки флюсу мають значення для вашої збірки, очистіть місце відповідним розчинником і безворсовим тампоном.

Коли все зроблено правильно,Припій Wick Braid Wireне схоже на «можливо». Відчувається контрольована передача: припій йде туди, куди ви хочете, а колодка залишається спокійною.

Таблиця вибору для ширини, тепла та випадків використання

Таблиця усунення несправностей для стійкого припою

Розширені поради щодо SMD, роз’ємів і багатошарових плат

Деякі суглоби дають відсіч сильніше, ніж інші. Багатошарові плити швидко відводять тепло; великі наземні площини діють як гігантські теплові губки. Хитрість полягає не в грубій силі — це покращує передачу тепла, щоб ви входили та виходили швидше.

• Для наземних літаків:Використовуйте більший кінчик і середню/ширшу косу. Додайте флюс. Розгляньте можливість попереднього нагрівання плати, якщо це дозволяє ваш процес.
• Для шпильок з дрібним кроком:Використовуйте вузьку косу, легкий контакт і часту зміну коси. Насичена оплетка тягне припій назад через контакти.
• Для роз'ємів:Робота шпилька за шпилькою поетапно. Достатньо прозорого припою, щоб звільнити свинець, а потім переоцініть замість перегріву.
• Для повторної переробки:Очищайте залишки між проходами. Старий флюс і окислення накопичуються і сповільнюються.

Якщо ваша команда часто переробляє, постійна продуктивність коси заощадить час і зменшить брак. Тому багато покупців оцінюютьПрипій Wick Braid Wireне лише на «чи працює це», а й на «чи працює це кожного разу однаково».

Догляд, зберігання та дочистка

Продуктивність обплетення падає, коли мідь окислюється або флюс висихає. Ставтеся до коси як до витратного матеріалу, який заслуговує на чисте зберігання.

• Зберігати герметично:Зберігайте оплетку в упаковці, коли вона не використовується, щоб зменшити окислення.
• Використовуйте свіжі розділи:Після насичення виріжте або перемістіть вперед. Повторне використання наповненої коси уповільнює вологість і збільшує вплив тепла.
• Очищення після переробки:Якщо залишки викликають занепокоєння, очистіть область колодки та перевірте її перед повторним паянням.
• Перевірте результат:Правильно очищена подушка має виглядати рівномірною та готовою до повторного лудіння або розміщення компонентів.

Командам із закупівель також варто перевірити узгодженість упаковки та чіткість маркування, особливо для запасів різної ширини. Постачальникам подобаєтьсяDongguan Quande Electronics Co., Ltd. часто просять підтримувати стабільні специфікації для різних партій тому техніки можуть покластися на передбачувану керованість.

FAQ

Чи можна використовувати гніт для припою на безсвинцевому припої?

так Безсвинцевий припій зазвичай потребує трохи більшої теплопередачі та хорошої активності потоку. Використовуйте відповідний наконечник, забезпечте надійний контакт, і подумайте про додавання невеликої кількості свіжого припою та флюсу, щоб сприяти плинності з’єднання перед тим, як всмоктувати.

Чому додавання свіжого припою іноді полегшує видалення?

Свіжий припій покращує теплообмін і може «реактивувати» старе окислене з'єднання. Після того, як з’єднання рівномірно розплавиться, оплетка може тягнути припій швидше в сплетення, а не боротися з частково розплавленим матеріалом.

Яку ширину коси я маю залишити за умовчанням?

Середня ширина є хорошим варіантом загального призначення для змішаних ремонтних робіт, але якщо ваша робота в основному SMD з дрібним кроком, зберігайте вузьку оплітку щоденний водій. Якщо ви часто користуєтеся з’єднувачами або прокладками з наскрізними отворами, додайте ширший варіант для швидшого поглинання.

Як запобігти підняттю колодки?

Скоротіть час витримки, використовуйте обережний тиск, додайте флюс і виберіть ширину, яка ефективно поглинає. Чим довше ви утримуєте тепло, тим вище ризик. Ніколи не знімайте охолоджену косу з подушечки — натомість ненадовго розігрійте її та підніміть.

Чи потрібен зовнішній флюс, якщо оплітка флюсована?

Не завжди, але часто це допомагає на старих дошках, безсвинцевих швах і окислених прокладках. Невелика кількість може значно прискорити всмоктування і зменшити вплив тепла, що захищає друковану плату.

Чому обплетення іноді «тягне» припій і викликає перемички?

Зазвичай це трапляється, коли ділянка коси вже насичена або коли ви використовуєте ширину, яка завелика для шпильок з дрібним кроком. Використовуйте нову косу, звужуйте її та рухайтеся в контрольованому напрямку з легким контактом.

Наступні кроки

Якщо вам потрібна чиста, швидка та повторювана демонтаж, це правильноПрипій Wick Braid Wireвибір важливий так само, як і техніка. Незалежно від того, чи збираєтеся ви запасатися різною шириною для ремонтного столу чи шукаєте стабільне постачання для виробничих доопрацювань, маючи послідовну поведінку плетінки може зменшити брухт, захистити дошки та заощадити час техніка.

Шукаєте надійні варіанти та чіткі вказівки щодо підбору ширини коси для ваших застосувань?Зв'яжіться з намищоб обговорити ваш варіант використання, і ми допоможемо вам вибрати найбільш практичну конфігурацію для вашого робочого процесу.
