Як мідна оплетка може покращити заземлення та контроль електромагнітних перешкод?

Анотація

Мідна оплеткаце одна з тих «маленьких частин», які спокійно вирішують, чи буде система надійною, чи стане таємничою коробкою шуму, тепла та періодичних збоїв. Якщо ви коли-небудь стикалися з розжареним ременем заземлення, корпусом, який гуде від перешкод, або гнучким з’єднанням, яке постійно тріскається в найгірший момент, цей посібник для вас. Ми розберемо, що насправді робить Copper Braid, чому він дає збій у реальних інсталяціях і як вибрати, припинити та підтримувати його, щоб ваш заземлення та екранування залишаються стабільними протягом тривалого часу.

Зміст

• Контур
• Проблеми в реальному світі вирішує мідна оплетка
• Що таке мідна оплетка (і чим вона не є)
• Як вибрати мідну оплетку не гадаючи
• Таблиця швидкого вибору
• Припинення та інсталяція, яка не вийде
• Практичні перевірки та перевірки
• Поширені помилки та легкі виправлення
• Типові випадки використання та підбір правильної коси
• FAQ
• Наступний крок

Контур

1. Визначте больову точку: спека, втома від вібрації, шум, корозія або обмеження простору
2. Підтвердьте тип роботи: заземлюючий ремінь, з’єднання, екрануюча оболонка або гнучкий з’єднувач
3. Виберіть тип коси: плоскі або трубчасті, голі або луджені, тонкі або грубі пасма
4. Визначте його розмір відповідно до призначення: площа поперечного перерізу, довжина та допустиме підвищення температури
5. Правильно завершуйте: обтискайте, зварюйте/паяйте або паяйте (тільки там, де це необхідно)
6. Перевірте в польових умовах: опір, температуру та «тест на хитання» під навантаженням

Проблеми в реальному світі вирішує мідна оплетка

Люди рідко «хочуть» мідну косу. Вони хочуть, щоб проблема припинилася. Ось головні больові точки, які Copper Braid створено для вирішення:

• Переривчасте заземленнячерез вібрацію, рух дверцят або теплове розширення
• Проблеми EMIяк-от нестабільні сигнали, зашумлені датчики або головний біль сумісності
• Гарячі точкина гнучких перемичках, де твердий кабель не може витримати повторних рухів
• Корозіяу відкритих місцях з’єднання, особливо у вологому або солоному середовищі
• Обмеження просторуде круглий кабель є занадто жорстким або занадто громіздким для безпечної прокладки

Ключовою перевагою є гнучкість. Мідна оплетка розподіляє напругу вигину між багатьма тонкими жилами, що допомагає їй краще переносити рух, ніж жорсткий провідник. Він також може забезпечити широку контактну площу для склеювання та екранування за умови правильного встановлення.

Що таке мідна оплетка (і чим вона не є)

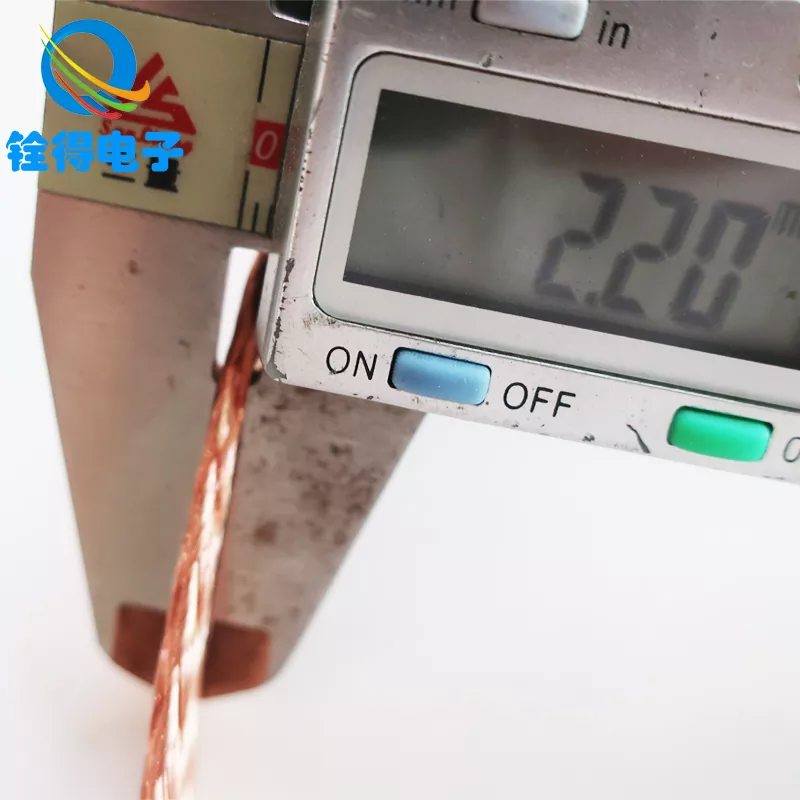

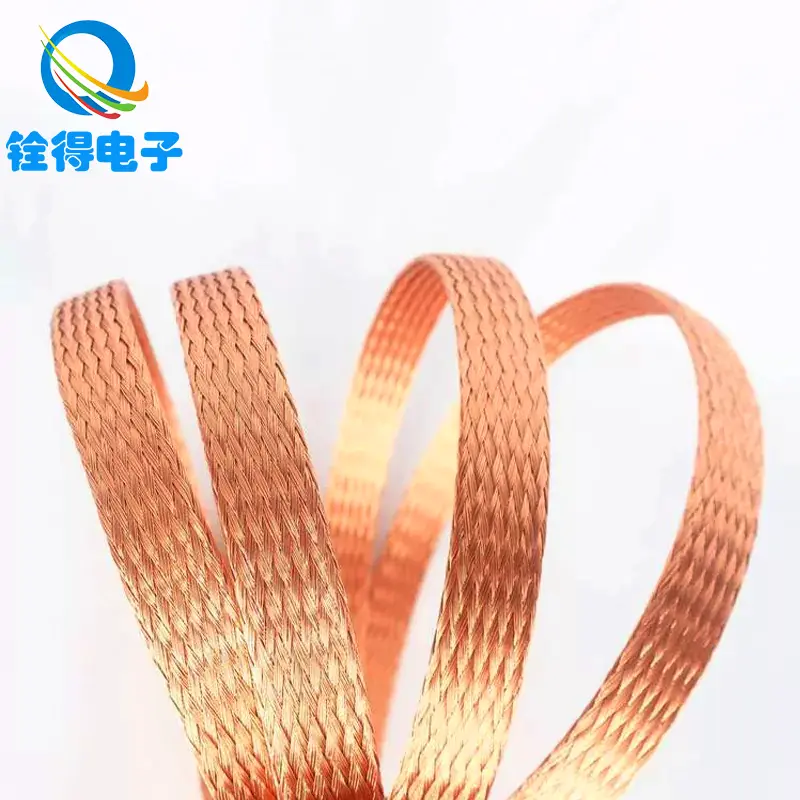

Мідна оплетка — це плетений провідник, виготовлений із багатьох мідних ниток. Він може бути виготовлений як aплоска коса(загальний для заземлюючих ременів) або aтрубчаста плетінка(часто використовується як екрануюча оболонка над кабелями).

Чим він чудовий:

• Гнучке склеюванняміж рухомими частинами (двері, кришки, рами двигуна, знімні панелі)
• Низькоомні трактина більш високих частотах, коли оптимізовано геометрію та закінчення
• Механічна міцністьпорівняно з одним суцільним провідником при повторному згинанні

Чим це не є:

• Магічне виправлення для поганих схем заземлення (довгі петлі та неохайне з’єднання все одно створюють проблеми)
• Замінник правильного розміру провідника (занадто маленький все одно буде нагріватися)
• Несприйнятливість до поганих завершень (більшість «несправностей коси» є несправностями завершення)

У практичному пошуку ви часто побачитегола мідьілуджена мідь. Луджена мідь популярна при стійкості до окислення і легша пайка є пріоритетними. Гола мідь може бути сильним вибором для контрольованих сухих приміщень, де максимальна провідність і економічна ефективність мають значення.

Багато інженерів і покупців працюють з такими виробниками, якDongguan Quande Electronics Co., Ltd. коли їм потрібні опції Copper Braid, адаптовані до них заземлювальні стрічки, екрануючі рукави або спеціальні гнучкі з’єднувачі для різних умов монтажу.

Як вибрати мідну оплетку не гадаючи

Вибрати Copper Braid найлегше, коли ви перестанете думати «коса = коса», а натомість вирішите, виходячи з роботи, яку вона має витримати. Використовуйте цей контрольний список:

• 1) Струм і підвищення температури:Якщо оплетка переносить струм (а не тільки зв’язується), підберіть її так, щоб вона не нагрівалася. Нагрів зазвичай проявляється спочатку на закінченнях, потім уздовж обплетення. Якщо сумніваєтеся, виберіть більший поперечний переріз або паралельні кілька кісок.
• 2) Життєдіяльність Flex і модель руху:Ремінь, який згинається 10 разів на день, відрізняється від того, який постійно вібрує. Для частого згинання віддавайте перевагу більш тонким пасмам із достатньою слабиною. Уникайте різких вигинів і «шарнірів».
• 3) Середовище:Вологість, соляний туман, хімічні випаровування та зовнішній вплив штовхають вас до лудженої міді та захищених поверхонь для склеювання. Якщо використовуються різнорідні метали (наприклад, мідна оплетка, з’єднана з алюмінієм), плануйте боротьбу з корозією за допомогою належного обладнання та підготовки поверхні.
• 4) Геометрія та довжина:Коротший зазвичай кращий для продуктивності. Зберігайте косу якомога коротшою, залишаючи рухи. Широкі плоскі плетки можуть покращити площу зв’язку та зменшити індуктивні ефекти порівняно з довгим тонким шнуром.
• 5) Метод припинення:Вирішуйте заздалегідь: обтискайте, зварюйте/паяйте або паяйте. Це визначає, яка конструкція та покриття мають сенс. (І так, звільнення важливіше, ніж більшість людей хоче визнати.)

Таблиця швидкого вибору

Припинення та інсталяція, яка не вийде

Якщо Copper Braid «таємничим чином» виходить з ладу, зазвичай це відбувається тому, що розірвання розглядалося як запізніла думка. Ось як зробити з’єднання тривалим:

• Підготовка поверхні:Чисті, блискучі металеві контактні поверхні «сильніше затягуються». Видаліть фарбу/оксид там, де потрібне склеювання, а потім захистіть з’єднання, якщо це необхідно.
• Опресування виконано правильно:Використовуйте правильний профіль наконечника та матриці відповідно до товщини та ширини плетінки. Поганий обжим створює високий опір і тепло. Хороший обжим стає механічно стабільним і електрично послідовні.
• Варіанти зварювання/пайки:Для вимогливих додатків (сильний струм або різка вібрація) зварні або паяні кінці можуть перевершити пайку за рахунок мінімізації повзучості та термічної втоми. Це залежить від процесу складання та матеріалів.
• Паяти з обережністю:Припій може просочити обплетення та перетворити гнучкий ремінь на жорсткий «підйомник напруги», який замикається на краю припаяної зони. Якщо потрібне паяння, тримайте контрольований відтік і забезпечте розвантаження натягу.
• Зняття натягу та маршрутизація:Надайте косі плавний вигин. Уникайте різких складок. Не допускайте тертя коси по краях. Якщо косичка рухається, вона повинна рухатися плавно — не дряпати, не згинатись і не збиватися.

Просте правило: коса повинна бути гнучким елементом, а не точкою закінчення. Якщо ваше з’єднання стане шарніром, ви отримаєте втомні тріщини та зростання опору.

Практичні перевірки та перевірки

Вам не потрібна лабораторія, щоб підтвердити, чи Copper Braid виконує свою роботу. Ці практичні перевірки виявляють більшість проблем на ранній стадії:

• Перевірка опору (базова лінія):Виміряйте опір між з’єднаннями після монтажу, а потім повторно перевірте після вібрації або термічного циклу.
• Перевірка температури (під навантаженням):Якщо по обплетенню йде струм, запустіть систему та знайдіть гарячі точки на вушках і контактних поверхнях.
• Візуальний огляд:Подивіться на потемніння, зеленувате окислення, зламані пасма або ослаблену фурнітуру.
• Тест Wiggle:Вимкнувши живлення та виконавши безпечні процедури, обережно зігніть вузол і перевірте, чи з’єднання виглядає механічно стабільним.

Якщо опір з часом зростає, сприймайте це як раннє попередження. Оплетка рідко «раптово виходить з ладу» — вона погіршується, поки система не стає ненадійною.

Поширені помилки та легкі виправлення

• помилка:Використання надто вузької коси, тому що вона «сидить».
  Виправити:Розмір для струму та робочого циклу. Якщо місця мало, розгляньте кілька паралельних кісок або іншу геометрію.
• помилка:Перепаювання і перетворення обплетення в жорстку планку.
  Виправити:Віддавайте перевагу методам обжиму або контрольованого завершення та додайте розрядку натягу.
• помилка:Приклеювання до фарби, оксиду або забруднених поверхонь.
  Виправити:Належним чином підготуйте поверхню та за потреби захистіть її після складання.
• помилка:Довгі петлясті коси, які діють як антени.
  Виправити:Будьте короткими, прямими та механічно підтримуваними.
• помилка:Ігнорування корозії на з'єднаннях різнорідних металів.
  Виправити:Використовуйте відповідне обладнання, покриття та засоби захисту з’єднань, що відповідають навколишньому середовищу.

Типові випадки використання та підбір правильної коси

Мідна оплетка використовується в багатьох галузях промисловості, оскільки вона вирішує конкретну комбінацію електричних і механічних потреб. Ось загальні випадки використання та те, чому слід віддати перевагу:

• Шафи управління та корпуси:Надайте пріоритет надійному з’єднанню дверей і знімних панелей. Поширені плоскі мідні ремінці з міцними вушками.
• Автоматизація та робототехніка:Пріоритет надайте довговічності під час згинання та розвантаженню. Цикли руху карають за погану маршрутізацію більше, ніж очікує більшість людей.
• Силова електроніка (інвертори, приводи, ДБЖ):Надайте пріоритет поточній потужності та термічній стабільності. Перевірте температуру при реальному робочому навантаженні.
• Гільзи для екранування кабелю:Надайте пріоритет постійному покриттю та належній техніці завершення. Чудовий рукав із поганим кінцевим з’єднанням не дасть стабільних результатів.
• Телекомунікації та прилади:Надавайте перевагу з’єднанню з низьким рівнем шуму та стабільним з’єднанням, яке не дрейфує з часом.

Коли ви купуєте мідну оплетку, найбільш корисні постачальники запитають про навколишнє середовище, рух, струм і метод завершення, оскільки ці деталі визначають, чи буде оплітка працювати як довгострокове рішення або періодичне технічне обслуговування.

FAQ

1) Чи завжди луджена мідна оплетка краща за чисту мідь?

Не завжди. Луджена мідна оплетка чудово стійка до корозії, і з нею легше працювати за певних методів складання. Гола мідь може бути ідеальною в чистих, сухих середовищах, де ризик окислення низький і максимальна провідність є пріоритетом.

2) Чому моя мідна оплетка нагрівається на кінцях?

Гарячі кінці зазвичай вказують на високий опір на кінцевій частині: поганий обжим, забруднені поверхні, ослаблена фурнітура або з’єднання, яке замале для струму. Перш ніж звинувачувати косу, виправте закінчення.

3) Чи може мідна оплетка замінити стандартний дріт заземлення?

Мідна оплетка найкраще підходить, коли вам потрібна гнучкість, широка зона з’єднання або міцний ремінь, який витримує рух. Для статичних захищених трас стандартний провідник може бути простішим. Багато систем використовують обидва, де це має сенс.

4) Наскільки короткою повинна бути оплетка заземлення?

Настільки короткий, наскільки практичний, але все ще дозволяє пересуватися та безпечно прокладати маршрут. Додаткова довжина може додати небажану петлю та механічну гнучкість. М’яка крива краща, ніж довга петля.

5) Яка найбільша помилка встановлення Copper Braid?

Ставлячись до нього як до «просто шматка міді» та ігноруючи якість завершення та підготовку поверхні. Суглоб - це система. Якщо з’єднання нестабільне, продуктивність буде знижуватися, а потім будуть збої.

6) Як запобігти втомному розтріскуванню рухомого ременя?

Забезпечте слабину, уникайте різких згинів, не допускайте, щоб кінцева частина стала петлею, і запобігайте натиранню країв. Якщо рухи часті, виберіть конструкцію, призначену для багаторазового згинання, і додайте розрядку напруги.

7) Чи може Copper Braid допомогти вирішити проблеми з перешкодами?

Так, якщо використовується як з’єднувальний ремінь або екрануюча втулка з правильною маршрутизацією та завершенням. Якщо шум не зникає, перегляньте повну схему заземлення та переконайтеся, що зв’язки короткі, чисті та послідовні.

Наступний крок

Мідна оплетка працює найкраще, якщо з ним поводитися як із розробленим компонентом — вибраним відповідно до навколишнього середовища, розміром відповідно до роботи та обережним завершенням. Зробіть це, і ви отримаєте стабільне заземлення, менше несподіваних шумів і набагато менше технічного обслуговування «чому це знову виходить з ладу».

Якщо ви обираєте мідну оплетку для заземлюючих смуг, екрануючих рукавів або нестандартних гнучких з’єднувачів і хочете отримати рекомендацію на основі ваших реальних деталей застосування, Dongguan Quande Electronics Co., Ltd. може підтримувати відповідність специфікації та параметри виробництва—зв'яжіться з намищоб обговорити ваші вимоги та отримати рішення, яке відповідає вашим умовам встановлення.
