Чому варто вибрати дроти з мідною опліткою для гнучких з’єднань з низьким опором?

Анотація

Мідні дроти в оплітціє «тихими героями» в системах заземлення, розподілу електроенергії, зварювального обладнання, розподільних пристроїв, акумуляторів і машин, схильних до вібрації. Зазвичай покупцям не подобається сама ідея «обплетення» — вони борються з наслідками: нестабільним заземленням, перегрітими перемичками, тріснутими наконечниками, неочікуваним простоєм і нестабільною якістю від партії до партії. У цьому посібнику пояснюється, як працюють дроти з мідним обплетенням, де вони перевершують тверді провідники, як вибрати правильну оплетку та як уникнути найпоширеніших помилок при виборі джерела. Попутно ви знайдете контрольні списки вибору, практичну порівняльну таблицю та розділ усунення несправностей, щоб ви могли підібрати правильну конструкцію для своєї програми.

Зміст

• Контур
• Що таке мідний дріт і де він використовується?
• Які больові моменти вирішують дроти з мідним обплетенням?
• Як визначити правильну косу?
• Порівняння варіантів плетіння в практичній таблиці
• Як встановити та підтримувати плетені з’єднання?
• Усунення несправностей: чому косичка перегрівається або виходить з ладу?
• Які перевірки якості насправді важливі для покупців?
• FAQ
• Заключні думки

Контур

• Визначте дроти з мідною опліткою та типові випадки використання «перемички/заземлення».
• Пов’яжіть проблеми покупця з технічними вимогами, які можна виміряти
• Поясніть ключові характеристики: поперечний переріз, кількість жил, покриття, ізоляція, кінці
• Надайте таблицю рішень і контрольний список покупця
• Розглянемо методи встановлення, які запобігають гарячим точкам і раннім збоям
• Поділіться картою усунення несправностей щодо перегріву, корозії, зношування та розтріскування
• Покажіть, що вимагати від постачальника для стабільної якості та відстеження

Що таке мідний дріт і де він використовується?

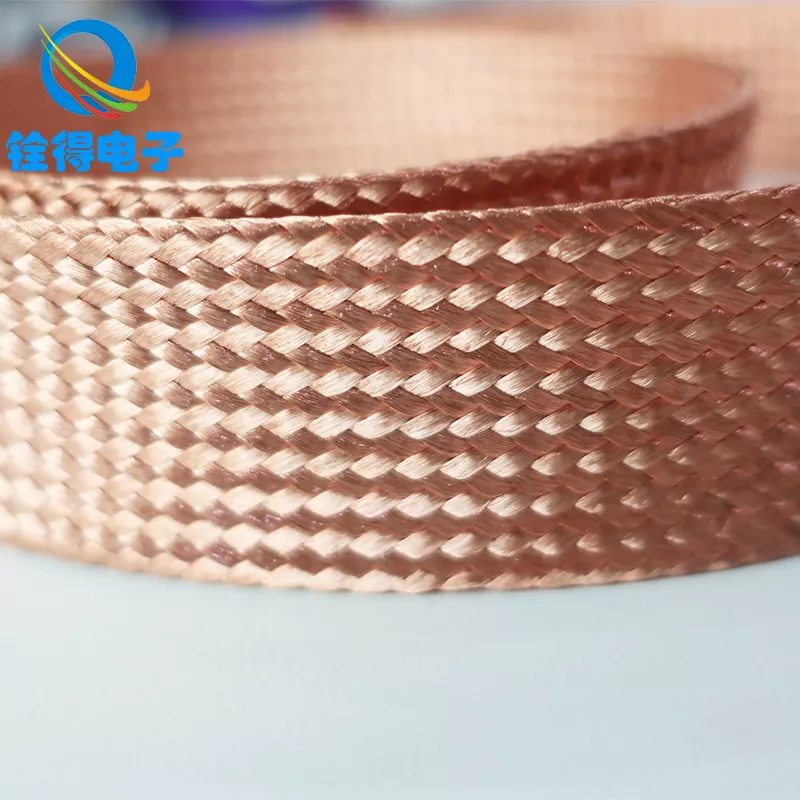

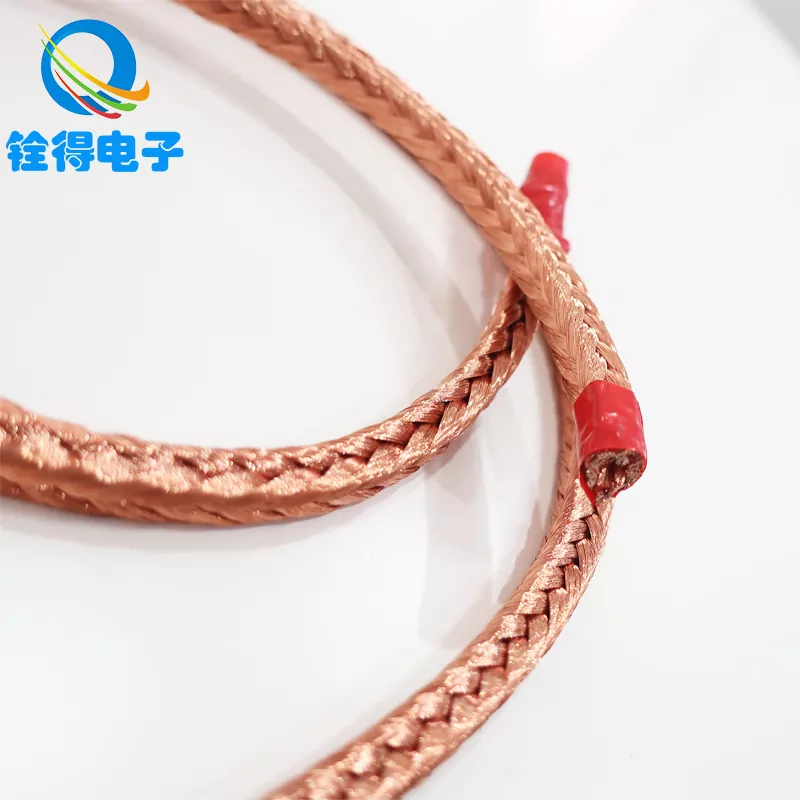

Дріт з мідною опліткою — це гнучкі провідники, виготовлені шляхом переплетення багатьох тонких мідних ниток у плоску або трубчасту оплетку. Замість того, щоб пропускати струм через одну жорстку жилу, оплетка поширює струм через кілька ниток і на більшу площу поверхні. Ось чому плетені дроти настільки популярні в місцях, де рух, вібрація та багаторазове згинання можуть втомити твердий провідник.

Загальні програми включають:

• Стрічки заземлення та з’єднаннядля шаф, панелей, збірних шин і корпусів
• Гнучкі перемичкив розподільних пристроях, трансформаторах і системах ДБЖ
• Підключення акумулятора та інвертораде часті вібрація та теплові цикли
• Зварювальне обладнанняі сильнострумові тимчасові підключення
• Залізничне, автомобільне та промислове обладнанняпотребують вібростійкого заземлення
• ЕМІ контрольв шляхах екранування/заземлення, де має значення низький імпеданс

У багатьох реальних конструкціях сама оплетка є не єдиним компонентом — вибір кінцевих наконечників (наконечники, наконечники, зварні кінці), покриття та ізоляція — це те, що визначає, чи з’єднання залишатиметься стабільним після місяців або років служби.

Які больові моменти вирішують дроти з мідним обплетенням?

Більшість покупців шукають дроти з мідною опліткою після того, як їх уже спалили — іноді буквально. Ось болючі точки, які косичка покликана виправити, і на що слід звернути увагу, щоб не повторити ту саму помилку з іншим номером деталі.

• Потріскані провідники від вібрації
  Суцільний дріт і багато конструкцій кабелю можуть затвердіти та тріснути поблизу кінцевих з’єднань під час вібрації обладнання. Провідники з опліткою розподіляють напругу між багатьма жилами, зменшуючи концентровані точки втоми.
• Гарячі точки на суглобах
  Перегрів рідко виникає через те, що оплетка «недостатньо мідна». Зазвичай це пов’язано з високим контактним опором: поганим обтиском, нерівномірним стисненням, окисленням або невідповідним розміром наконечника. Добре зроблене обплетення та правильно сконструйоване завершення знижують опір і тримають підвищення температури під контролем.
• Ненадійне заземлення та неприємні несправності
  Шляхи заземлення потребують постійного низького опору. Плетені ремені часто вибирають, оскільки їх гнучкість зберігає цілісність контакту під час зміщення дверей, петель, двигунів або рухомих вузлів.
• Корозія у вологому або прибережному середовищі
  Гола мідь може окислюватися; в суворих умовах багато покупців віддають перевагулуджені мідні дроти в оплітцідля покращеної стійкості до корозії та більш стабільної довготривалої провідності на поверхні.
• Монтажні головні болі
  Коси легко укладати у вузьких місцях і за кутами. Але якщо кількість ниток або щільність переплетення неправильні, монтажники можуть помітити потертість, брудні порізи або нерівномірне стиснення під виступами.

Якщо ви хочете, щоб одна «правда покупця» забрала: гнучкість коси є перевагою, але розірвання є результатом. Вкажіть обидва.

Як визначити правильну косу?

Коли люди кажуть: «Мені потрібні дроти з мідною опліткою», вони часто мають на увазі дуже різні речі: легкий з’єднувальний ремінь, перемичку для сильного струму або дренаж екрану. Щоб уникнути неправильних цитат і невідповідних поставок, вказуйте косу, використовуючи дані про нанесення.

1) Електричні вимоги: струм, робочий цикл і допустиме підвищення температури

• Визначте безперервний чи переривчастий струм (і піковий струм, якщо це доречно).
• Враховуйте температуру навколишнього середовища, вентиляцію корпусу та джерела тепла поблизу.
• Перевірте, чи ремінь призначений для заземлення/з’єднання (часто коротший і нижчої напруги) чи для струму навантаження (часто пов’язаний із високою щільністю струму).

2) Площа перерізу та конструкція обплетення

• Еквівалентний переріз(часто вказується в мм²) є практичним способом визначення розміру коси.
• Діаметр і кількість нитоквпливають на гнучкість і довговічність. Більше тонких пасом зазвичай підвищує гнучкість.
• Ширина і товщина косивпливають на підгонку під термінали та обмеження маршрутизації.

3) Покриття та обробка поверхні

• Гола мідь: висока провідність, найкраща для контрольованих середовищ.
• Мідь луджена: краща стійкість до корозії, легша пайка, зазвичай вибирається для промислових і морських середовищ.

4) Ізоляція та захист

• Деякі коси поставляються оголеними; інші використовують ПВХ, силікон, ПЕТ рукав або термоусадку для захисту від стирання.
• Якщо оплетка проходить поблизу гострих країв або рухомих частин, вкажіть захисну втулку або дизайн оболонки.

5) Закінчення: деталь, яка визначає надійність

• Гофровані вушка(кільце/лопата): звичайний, швидкий і надійний за правильного розміру та стиснення.
• Запресовані або зварені кінці: зменшує розкид ниток і може покращити консистенцію для збірок великого обсягу.
• Розмір отвору, ширина язичка та сорт болта: невелика невідповідність тут викликає ослаблення з’єднань і нагрів.
• Допуск по довжині: має більше значення, ніж люди очікують у тісних приміщеннях.

Один практичний крок у пошуку джерела: поділіться простим кресленням із зазначенням довжини, ширини/товщини оплітки, типу закінчення, діаметра отвору та покриття. Навіть базовий ескіз може запобігти тижневі пересування вперед і назад.

Порівняння варіантів плетіння в практичній таблиці

Як встановити та підтримувати плетені з’єднання?

Навіть преміальні дроти з мідною опліткою можуть вийти з ладу, якщо їх встановити невчасно. Більшість польових проблем пов’язані з якістю з’єднання. Ось чистий, повторюваний підхід, який підтримує низький опір і запобігає «таємничому нагріванню».

• Підготувати контактні поверхні
  Видалити фарбу, окислення та сміття в місці склеювання. Використовуйте відповідну антиокислювальну пасту, якщо цього вимагає ваш стандарт.
• Використовуйте правильний момент затягування обладнання
  Недостатній крутний момент викликає мікродуги та нагрівання; надмірний крутний момент може деформувати вушка та зменшити ефективну площу контакту. Дотримуйтеся специфікацій апаратного забезпечення та використовуйте шайби, де це необхідно.
• Контроль радіуса вигину та компенсації натягу
  Не намагайтеся сильно згинати прямо біля вушка. Надайте косі плавний вигин, щоб згинання відбувалося по довжині, а не на кінці.
• Захист від стирання
  Якщо тасьма натирає металеві краї, додайте рукав або люверс. Потріпані пасма не просто брудні — вони можуть стати причиною невдачі.
• Періодична перевірка в суворих умовах
  Подивіться на знебарвлення (тепло), зелений/білий залишок (корозія), ослаблені болти та пошкодження ниток на зрізаних краях.

Обладнання з високим рівнем вібрації отримує користь від простого правила: перевіряйте першу встановлену партію після короткого періоду обкатки. Якщо з’єднання залишаються холодними та стабільними, видалення накипу стає набагато безпечнішим.

Усунення несправностей: чому косичка перегрівається або виходить з ладу?

Якщо мідна оплетка перегрівається, розглядайте це як системну проблему, тому що зазвичай так і є. Скористайтеся цією швидкою картою, щоб знайти першопричину, а не міняти деталі наосліп.

• Симптом: коса гаряча біля вушка
  Ймовірні причини: поганий обжим, неправильний розмір вушка, недостатнє стиснення, окислення в місці з’єднання, ослаблений болт, невідповідне покриття, забруднена контактна поверхня.
• Симптом: гаряче місце посередині коси
  Ймовірні причини: обплетення занижене для поточного, неочікуваний робочий цикл, прокладка поблизу джерела тепла, пошкодження внутрішньої нитки через багаторазове згинання.
• Симптом: розтріпаність і зламані пасма
  Ймовірні причини: стирання гострих країв, надмірний рух без зняття натягу, неправильний метод різання, відсутність втулки на шляху тертя.
• Симптом: корозія або зміна кольору
  Ймовірні причини: хімічний вплив, вологість, гальванічна взаємодія з різнорідними металами, відсутність лудіння там, де це необхідно.
• Симптом: періодичне заземлення або шум
  Ймовірні причини: нещільне кріплення, пофарбовані поверхні під з’єднанням, недостатній контактний тиск, забруднене місце з’єднання.

Якщо ви можете це виміряти, зробіть це: випробування підвищення температури під навантаженням і перевірки міліомів на з’єднаннях часто виявляють проблеми швидше, ніж лише візуальний огляд.

Які перевірки якості насправді важливі для покупців?

Коли ви закуповуєте дроти з мідною опліткою в масштабі, «виглядає добре» не є планом якості. Вам потрібна послідовність, відстежуваність і доказ того, що обплетення та завершення поводитимуться однаково в різних партіях.

Ось що зазвичай вимагають розумні покупці:

• Матеріальна перевірка: чітко вказано сорт міді та тип покриття (голе/луджене).
• Розмірна узгодженість: ширина, товщина, допуски по довжині та геометрія закінчення
• Контроль процесу завершення: стандарти інструментів для обжиму або документація методу зварювання/пресування
• Перевірка електричних характеристик: цілі стійкості, плани тестування на основі зразків
• Механічна цілісність: випробування на розрив наконечників/кінцевих фітингів, де це можливо
• Дисципліна упаковки: запобігання здавленню, забрудненню та деформації пасма під час транспортування

Для покупців, які хочуть мати стабільного довгострокового партнера з постачання, також варто співпрацювати з виробником, який може налаштувати геометрію оплітки та закінчення відповідно до обмежень вашої складальної лінії. Ось деDongguan Quande Electronics Co., Ltd. часто позиціонується: пропонує варіанти дроту з мідним обплетенням, які можна адаптувати для заземлюючих ременів, гнучких перемичок і конструкцій з’єднань для певного застосування, тож вам не доведеться «підганяти» після прибуття вантажу.

FAQ

Яка різниця між мідним дротом і стандартним гнучким кабелем?

Гнучкі кабелі згортають пучки всередині ізоляції та чудово підходять для багатьох силових застосувань, але вони все ще можуть концентрувати напругу біля кінцевих з’єднань і можуть бути більш громіздкими у вузьких маршрутах. Дроти з мідною опліткою є сплетеними, більш плоскими і зазвичай використовуються, коли потрібна висока гнучкість, низькопрофільна прокладка та стабільні характеристики з’єднання/перемички в вузлах, схильних до вібрації.

Чи слід вибрати оголені чи луджені мідні дроти в оплітці?

Якщо середовище сухе та контрольоване, оголена мідь може бути ідеальною. Якщо ви очікуєте вологості, конденсації або тривалого терміну служби з мінімальним обслуговуванням, перевагу зазвичай надають лудженій міді, оскільки вона уповільнює корозію та допомагає підтримувати з’єднані поверхні більш стабільними з часом.

Як визначити розмір коси для струму?

Почніть з необхідного тривалого струму, пікового струму (якщо є), робочого циклу та прийнятного підвищення температури. Потім підберіть відповідну еквівалентну площу поперечного перерізу та переконайтеся, що ваш метод завершення не створює високого опору. Якщо ви не впевнені, створіть прототип і виміряйте підвищення температури за реальних умов навантаження.

Чому моя коса стає гарячою, навіть якщо вона виглядає достатньо густою?

У багатьох випадках проблема не в косі, а в суглобі. Поганий обжим, окислення під наконечником, ослаблені болти або пофарбовані монтажні поверхні можуть збільшити контактний опір, який перетворюється на тепло. Правильна підготовка поверхні та контрольовані процеси завершення зазвичай вирішують це.

Чи можуть мідні дроти допомогти з електромагнітними перешкодами або електричними перешкодами?

Вони можуть, особливо як частина добре розробленої стратегії заземлення та з’єднання. Геометрія обплетення може запропонувати шляхи з низьким імпедансом, які допомагають стабілізувати заземлення, але контроль електромагнітних перешкод здійснюється на рівні системи: маршрутизація, з’єднання корпусу та цілісність з’єднання мають значення.

Яку інформацію я повинен надіслати постачальнику, щоб отримати точну цінову пропозицію?

Укажіть необхідну довжину, ширину/товщину обплетення (або еквівалентний поперечний переріз), голі чи луджені, потреби в ізоляції/оболонках, тип завершення (наконечник/приварний/пресований), діаметр отвору, кількість і примітки щодо застосування (вібрація, температура, середовище). Простий малюнок часто є найшвидшим способом уникнути непорозумінь.

Заключні думки

Дроти з мідною опліткою є практичним оновленням, коли вашим пріоритетом є надійність під час руху: менше тріщин на провідниках, більш стабільне заземлення та з’єднання, які «загадковим» чином не послаблюються з часом. Хитрість полягає в тому, щоб перестати розглядати плетінку як товар і почати розглядати її як інженерний компонент: виміряти її відповідно до роботи, вказати покриття для навколишнього середовища та контролювати деталі закінчення, які визначають опір і тепло.

Якщо ви хочете оптимізувати специфікації, налаштувати та повторювати якість дротів з мідним обплетенням, особливо для заземлюючих смуг і гнучких перемичок, співпрацюйте з виробником, який може адаптувати конструкцію обплетення до ваших реальних обмежень щодо встановлення.Dongguan Quande Electronics Co., Ltd.може підтримувати вибір обплетення на основі додатків і індивідуальні кінці, щоб допомогти вам зменшити кількість збоїв, спростити збірку та забезпечити більш холодну та стабільну роботу систем—зв'яжіться з намиобговорити ваші вимоги.
