Чому плетена мідна труба є найкращим вибором для екранування електромагнітних перешкод і захисту кабелю?

Сучасна електроніка стає меншою, швидшою та набагато чутливішою до шуму. Це чудово, поки ідеально «робочий» кабель не почне спричиняти випадкові скидання, нестабільні сигнали або невдалі тести на відповідність. Якщо ви маєте справу з електромагнітними перешкодами, статичним розрядом або проводкою, яка постійно потирається та затискається в тісних вузлах,Мідна трубка з опліткоює одним із найбільш практичних виправлень, які можна реалізувати без перепроектування всієї системи.

Анотація

У цій статті пояснюється, що таке aМідна трубка з опліткоюробить, типові проблеми, які він вирішує (EMI, стирання, накопичення статичної електрики та механічні навантаження), і як вибрати правильну конструкцію для вашого середовища. Ви також знайдете чіткий контрольний список для вибору, найкращі методи встановлення та порівняльну таблицю, які допоможуть вам підібрати варіанти матеріалів (голу мідь, луджену мідь, посріблену мідь і варіанти з нержавіючої сталі) до реальних випадків використання, щоб ви могли уникнути переплати, недостатніх специфікацій або встановлення таким чином, що нівелює його переваги.

Зміст

1. Вирішує проблему плетена мідна трубка
2. Що таке мідна трубка з обплетенням і як вона працює
3. Як правильно вибрати мідну трубку з обплетенням
4. Таблиця порівняння матеріалів і збірки
5. Передові методи встановлення та заземлення
6. Де це зазвичай використовується
7. Перевірка постачальників і якості, що дійсно має значення
8. FAQ
9. Висновок

Контур

• Визначте, чи є ваша проблема EMI, статикою, стиранням чи втомою від сильного згину
• Зрозумійте ефективність екранування та що насправді означає «покриття» на практиці
• Виберіть правильний матеріал обробки для вашого середовища (вологість, сіль, тепло)
• Підберіть його правильний розмір, щоб він підходив, не затискаючи кабель і не залишаючи проміжків
• Встановіть його з відповідними закінченнями, щоб екранування не стало «декоративним»
• Перевірте за допомогою простих перевірок: безперервність, придатність і цілісність заземлення

Вирішує проблему плетена мідна трубка

Зазвичай люди починають шукатиМідна трубка з опліткоюколи щось «таємничим чином» йде не так, особливо в вузлах з двигунами, інверторами, імпульсними джерелами живлення, реле або щільними джгутами проводів. Ось найпоширеніші больові точки, на які він спрямований:

• Нестабільні сигнали та головний біль EMI:Шумовий зв’язок може спричинити помилки даних, дрейф датчика, звуковий дзижчання або періодичні збої зв’язку, які важко налагодити.
• Невдала перевірка електромагнітної сумісності або відповідності:Ви пройшли функціональні тести, але тести на випромінювання або чутливість не працюють — часто через проміжки в екрануванні або слабке заземлення.
• Стирання та механічний знос:Кабелі, прокладені через металеві краї, рухомі вузли або системи, що піддаються сильній вібрації, можуть з часом зношуватися через ізоляцію.
• Накопичення статичної електрики:У сухому середовищі або рухомих кабельних носіях статика може накопичуватися та розряджатися на чутливі компоненти.
• Щільна фрезерування та багаторазове згинання:Деякі захисні чохли є жорсткими або громіздкими. Плетена трубка додає захист, згинаючи та згинаючи джгут.

Ключова ідея: плетена трубка — це не просто «рукав». Це функціональний рівень, який може зменшити перешкоди, захистити проводку та забезпечити контрольований шлях для небажаної електричної енергії, якщо це визначено та встановлено правильно.

Що таке мідна трубка з обплетенням і як вона працює

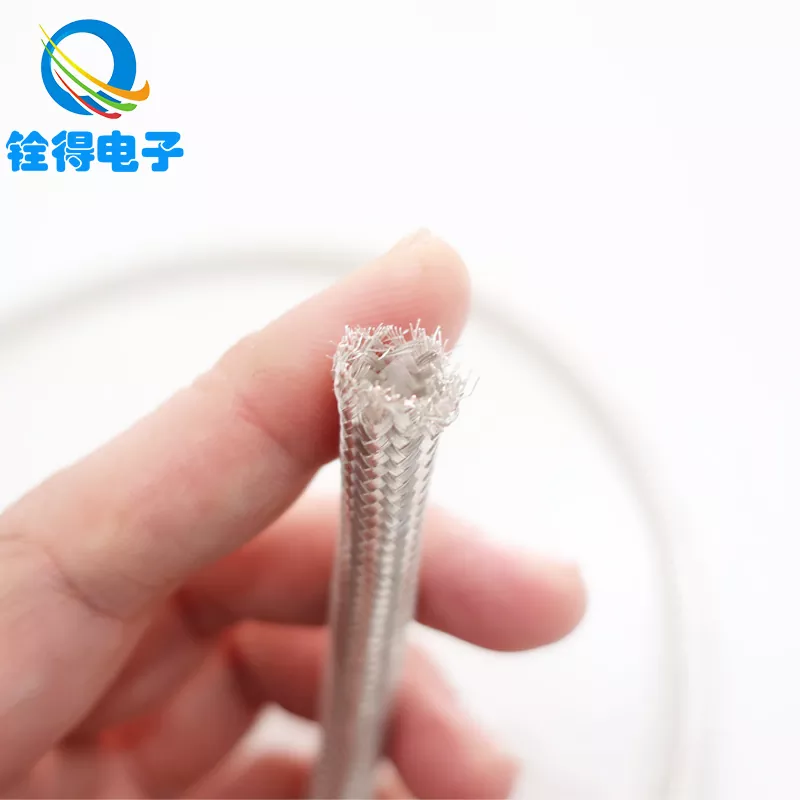

A Мідна трубка з опліткоюце трубчаста сітка, виготовлена ​​шляхом обплетення струмопровідних дротяних ниток у гнучкий рукав. Оскільки він утворює провідну мережу навколо кабельного пучка, він може допомогти:

• Послабте електромагнітні перешкодиоточуючи чутливі провідники провідним бар’єром
• Зменшити викидиутримуючи шум, який інакше випромінював би назовні
• Забезпечують здатність до статичного розрядупри підключенні до правильного заземлення
• Поліпшення механічного захиступроти стирання, стиснення та подряпин

У реальних системах продуктивність залежить від деталей: щільності обплетення, покриття, діаметра дроту та, що найважливіше, способу закріплення та заземлення обплетення. Високоякісне обплетення з поганим закінченням може працювати гірше, ніж звичайне обплетення, встановлене правильно.

Як правильно вибрати мідну трубку з обплетенням

Вибір aМідна трубка з опліткоюне йдеться про вибір «найдорожчого» варіанту. Йдеться про те, щоб характеристики трубки відповідали вашому середовищу та вашому режиму відмови. Використовуйте цей контрольний список:

• Визначте головну мету:Екранування від електромагнітних перешкод, захист від стирання, статичний розряд, безперервність заземлення чи комбінація?
• Підтвердьте середовище:у приміщенні сухо, волого, сольові бризки, висока температура, хімічний вплив чи зовнішній корпус?
• Виміряйте розмір пучка кабелю:зовнішній діаметр (OD) джгута плюс потреби в розширенні для роз’ємів.
• Визначтеся з матеріалом/обробкою:чиста мідь для контрольованих середовищ, луджена для стійкості до корозії, посріблена для спеціальних потреб у провідності або варіанти з нержавіючої сталі для суворих умов.
• Перевірте покриття та густоту пасом:більше покриття зазвичай покращує екранування, але може зменшити потік повітря та збільшити жорсткість.
• Сплануйте спосіб завершення:затискач, обжим, припой або кінцева стрічка екрана — це впливає на продуктивність більше, ніж багато хто очікує.

Практичне правило визначення розміру: виберіть внутрішній діаметр, який плавно прилягає до пучка, не натискаючи на нього. Якщо занадто туго, ви деформуєте оплетку (і напружите кабель). Занадто вільний, і ви створите прогалини, рух і непослідовний контакт.

Таблиця порівняння матеріалів і збірки

Передові методи встановлення та заземлення

Саме тут багато проектів екранування зазнають невдачі — не тому, що оплетка «погана», а тому, що встановлення робить її неефективною. Будьте простими та дисциплінованими:

• Підтримуйте постійне покриття:Уникайте великих зазорів, відкритих секцій або різких змін діаметра, які створюють шляхи витоку для перешкод.
• Правильно закінчити:Використовуйте затискач або кінцеву стрічку, яка створює послідовний 360-градусний контакт навколо коси, коли це можливо.
• Підстава з наміром:Якщо вам потрібна ефективність екранування, підключіть оплетку до стабільного заземлення за допомогою низькоомного шляху. Довгі тонкі «кіски» можуть знизити ефективність на високих частотах.
• Захистіть кінці:Додайте термоусадочний або механічний захист від натягу, щоб запобігти зношенню та зменшити пошкодження гострими краями основної ізоляції.
• Рахунок для руху:У рухомих джгутах залишайте достатню слабину, щоб косичка не стала точкою напруги.

Звичка швидкої перевірки: після встановлення перевірте безперервність по всій довжині обплетення та переконайтеся, що ваші кінцеві точки мають міцний механічний контакт. Якщо коса може вільно скручуватися на кінці, ваш «щит» може бути не скріплений так, як ви думаєте.

Де це зазвичай використовується

Ви побачитеМідна трубка з опліткоюу будь-якій галузі, яка змішує чутливі сигнали з шумною силовою електронікою або жорсткими обмеженнями проводки. Поширені сценарії включають:

• Комп'ютери та обладнання для обробки даних:захист внутрішніх даних і ліній живлення від перешкод і механічного зносу
• Системи зв'язку:мінімізація зовнішніх перешкод і зменшення перехресних перешкод між джгутами
• Автомобільна електроніка:підтримка стабільної роботи в складних бортових електромагнітних середовищах
• Промислова автоматизація:захист кабелю навколо проводки керування ПЛК, приводів двигунів і джгутів датчиків
• Медичне обладнання:покращена електромагнітна стабільність для точних інструментів і діагностичних систем

Якщо ваша система включає комутацію, швидкі перехідні процеси або щільну маршрутизацію джгутів, плетений рукав може бути одним із найбільш економічно ефективних удосконалень, особливо в порівнянні з перепроектуванням плат, зміною кабельних маршрутів або повсюдним додаванням громіздких фільтрів.

Перевірка постачальників і якості, що дійсно має значення

Не всі плетені труби однакові. Дві труби можуть виглядати схожими на перший погляд і працювати дуже по-різному в реальних збірках. При оцінці постачальників орієнтуйтеся на відчутні показники:

• Рівномірна структура коси:послідовне плетіння зменшує слабкі місця та покращує повторюваність монтажу
• Стабільні розміри:внутрішній діаметр і поведінка розширення повинні бути передбачуваними для різних партій
• Консистенція матеріалу та обробки:Якість покриття/оздоблення впливає на стійкість до корозії та довгострокову електричну стабільність
• Механічна обробка:хороші плетінки стійкі до зношування, деформації та заїдання під час фрезерування
• Підтримка налаштування:якщо ваші джгути мають незвичайні діаметри, довжину або потреби в кінцівках, налаштування може заощадити час і зменшити ризик складання

Саме тут робота з досвідченим виробником може зменшити кількість проб і помилок. Наприклад,Dongguan Quande Electronics Co., Ltd. виробляє варіанти плетених мідних трубок, призначених для екранування та захисту кабелів у різноманітних середовищах застосування, і може підтримувати вибір різних матеріалів і специфікацій залежно від того, як ви плануєте прокладати та завершувати муфту.

FAQ

Q1: Чи працює мідна трубка з обплетенням як для екранування, так і для фізичного захисту?
A:так Це може допомогти зменшити електромагнітні перешкоди, а також захистити кабелі від стирання та стиснення. Баланс залежить від щільності плетіння і способу встановлення трубки.

Q2: Чи завжди луджена мідь краща за чисту?
A:Не завжди. Гола мідь добре працює в контрольованих середовищах і часто є більш економічно ефективною. Луджена мідь є розумнішим вибором, коли важливі вологість, ризик окислення або тривалий термін служби в суворіших середовищах.

Q3: Як визначити розмір плетеної мідної трубки для пучка кабелю?
A:Виміряйте зовнішній діаметр повного пучка (включаючи товщину оболонки) і виберіть внутрішній діаметр, який ковзає без зусилля. Якщо в комплекті є з’єднувачі, розгляньте розширювану муфту або заплануйте встановлення перед закінченням.

Q4: Чому екранування іноді «не працює» навіть із плетеним рукавом?
A:Найчастішою причиною є погане завершення або заземлення. Якщо обплетення не з’єднане належним чином (або шлях заземлення має високий імпеданс), ефективність екранування може різко впасти.

Q5: Чи може мідна трубка з обплетенням допомогти проти статичної електрики?
A:Це може, якщо він підключений до контрольованого шляху розряду. Провідність обплетення може допомогти розсіяти накопичення статичної електрики, а не дозволяти їй накопичуватися та непередбачувано розряджатися.

Висновок

Якщо ви боретеся з електромагнітними випромінюваннями, переслідуєте періодичні несправності або намагаєтесь захистити джгути на вузьких, високонавантажених маршрутах,Мідна трубка з опліткоюце одне з тих оновлень, які можуть дати неймовірні результати, не перевертаючи весь дизайн. Хитрість полягає в тому, щоб вибрати правильний матеріал для вашого середовища, правильно підібрати його розмір і завершити таким чином, щоб зберегти постійне екранування та надійний контакт.

Якщо вам потрібна допомога з вибором правильної специфікації або ви намагаєтеся вирішити проблему впертого втручання чи довговічності реальної збірки,Dongguan Quande Electronics Co., Ltd.може підтримати ваш проект за допомогою варіантів плетених мідних труб, адаптованих до вашого застосування. Готові перейти від «вгадування» до чистішого та надійнішого рішення з проводки?зв'яжіться з намиобговорити ваші вимоги та отримати практичні рекомендації.
