Чи є кабель заземлення ESD ключем до надійного статичного контролю в сучасній електроніці?

В епоху, коли електростатичний розряд (ESD) може безшумно зруйнувати чутливі електронні компоненти та виробничі лінії,Кабель заземлення ESDвиступає в якості основного пристрою для забезпечення безпечних шляхів розряду.

Що таке кабель заземлення ESD і основні характеристики

Визначення та призначення

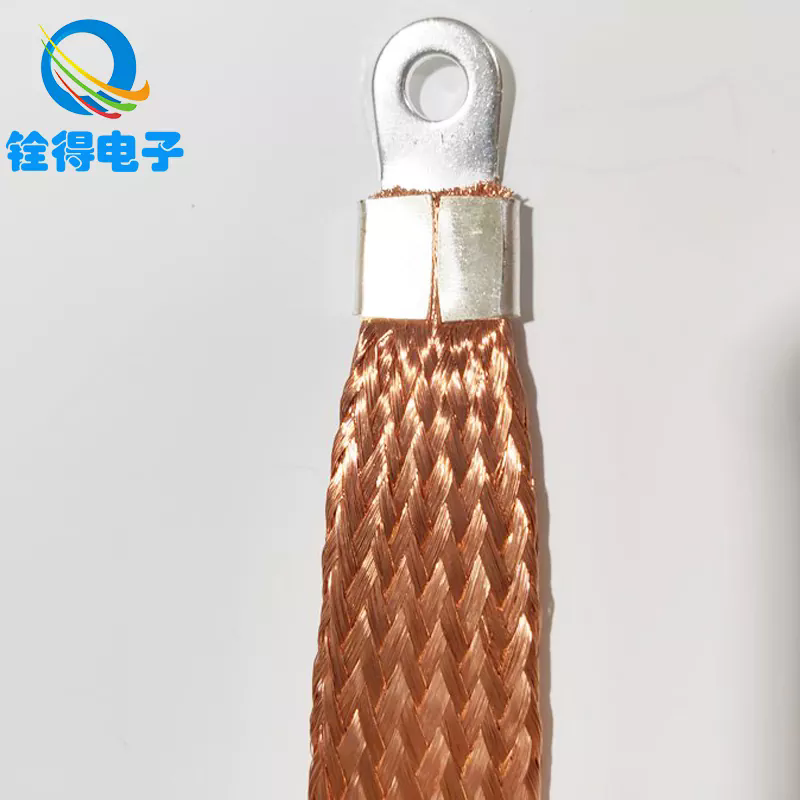

АнКабель заземлення ESD(також званий заземлюючим проводом ESD або кабелем для розряду статичної електрики) – це провідний кабель, який з’єднує верстак, браслет, раму іонізатора або килимок ESD до певної точки заземлення. Його функція полягає в забезпеченні шляху низького опору для безпечного розсіювання статичних зарядів у землю, запобігаючи неконтрольованим електростатичним розрядам, які можуть пошкодити компоненти або спричинити несправності.

Основні параметри кабелю заземлення ESD

Нижче наведено стандартну таблицю специфікацій, що ілюструє типові параметри, що використовуються при виборі або оцінці таких кабелів:

Ці параметри можуть відрізнятися залежно від середовища застосування, нормативних норм і вимог замовника.

Центральна тема цієї статті

Основна мета тут — пояснитичому кабель заземлення ESD має вирішальне значення для статичного контролю, як вибрати, встановити та підтримувати його, іякі майбутні тенденції формують його розвиток. Крім того, у цій статті ви знайдете відповіді на два поширені запитання та спрямує вас до рішень бренду Quande.

Чому кабель заземлення ESD має значення — переваги та роль

Чому статичний контроль є вирішальним

• Захист чутливої ​​електроніки: Сучасні інтегральні схеми, пристрої для поверхневого монтажу та датчики можуть бути зруйновані дрібними електростатичними розрядами (часто нижче 100 В).

• Урожайність і якість: Статичні події можуть спричинити приховану шкоду, знизити надійність продукту та призвести до польових збоїв.

• Безпека та відповідність: Багато стандартів виробництва електроніки (наприклад, ANSI/ESD S20.20, IEC 61340) вимагають визначених шляхів заземлення та обмежень опору.

Таким чином, кабель заземлення ESD є життєво важливим компонентом у програмі контролю ESD.

Переваги високоякісного кабелю заземлення ESD

1. Контрольований розряд: Вбудований резистор (зазвичай 1 МОм) забезпечує розсіювання статичної електрики з безпечною контрольованою швидкістю, зменшуючи ризик утворення дуги чи іскор.

2. Гнучкість і механічна міцність: З мішурою або багатожильною міддю всередині кабель витримує згинання та щоденне зношування надійніше, ніж суцільний провідник.

3. Постійність у часі: Високоякісна ізоляція стійка до стирання, вологості та хімічного впливу, зберігаючи продуктивність у заводських умовах.

4. сумісність: Стандартні роз’єми (штекер типу «банан», затискач типу «крокодил», гнізда для фіксації) роблять кабель сумісним із різноманітною інфраструктурою заземлення.

5. Економічна ефективність: У порівнянні з системами активного розряду або іонізаторами, пасивний кабель дешевий, але є основою для контролю статичної електрики.

Ключова роль у програмі контролю електростатичного розряду

• Зв'язок між оператором і спільною точкою: Для ременів на зап’ясті або на п’яті кабель гарантує, що оператор залишається на потенціалі землі.

• З’єднання матів або обладнання з землею: ESD килимки або робочі поверхні покладаються на такі кабелі для передачі заряду до заземлення приміщення.

• Резервне копіювання та резервування: У складних системах ESD кілька шляхів заземлення зменшують одноточкові відмови.

З точки зору якості та відповідності, недбалість у визначенні або перевірці кабелю заземлення ESD може підірвати всю програму статичного контролю.

Як вибрати, встановити та обслуговувати кабель заземлення ESD

Вибір правильного кабелю (як)

Вибираючи кабель заземлення ESD, враховуйте наступні кроки:

• Перевірте вимоги до опору: Переконайтеся, що кабель відповідає або знаходиться в межах допуску 1 МОм (або відповідно до відповідного стандарту).

• Виберіть тип конектора: Виберіть роз’єми, сумісні з вашим обладнанням (вилка-банан, гніздо з замком, затискач типу «крокодил»).

• Довжина має значення: Виберіть довжину, яка дозволяє легко дістатися без надмірної слабини (зазвичай 1,2 м).

• Перевірте механічну конструкцію: мішура або плетений провідник допомагає протистояти втомі від згинання.

• Довговічність ізоляції: Використовуйте матеріали з хорошою зносостійкістю, хімічною та температурною стійкістю для промислових середовищ.

• Сертифікати та протоколи випробувань: Вимагайте протоколи випробувань (опір, пробій ізоляції, сила тяги) у виробника.

Інструкції зі встановлення (як)

Правильний монтаж є запорукою ефективності:

1. Спочатку під’єднайте кабель до браслета або килимка, потім до загальної точки заземлення.

2. Захистіть спільну точкудо відомого заземлення або шини заземлення.

3. Уникайте різких вигинів або згинів— кабелі повинні мати м’які петлі для зменшення напруги.

4. Прокладайте шлях подалі від високовольтних або шумних лінійщоб уникнути електричних перешкод.

5. Проводити періодичне тестування, зазвичай щомісяця або щокварталу, щоб підтвердити безперервність і стійкість.

6. Замініть пошкоджені або зношені кабелінегайно — навіть невеликі розриви або тріщини ізоляції можуть зробити кабель неефективним.

Обслуговування та перевірка (як)

• Використовуйте anСтендовий тестер опору ESDщоб виміряти опір між оператором або килимком і загальною точкою.

• Виміряний опір має бути в межах допуску (наприклад, 0,9–1,2 МОм).

• Огляньте куртку на наявність порізів, потертостей або зміни кольору.

• Обережно зігніть кабель, щоб спостерігати за ознаками внутрішнього розриву дроту (переривчаста безперервність).

• Документуйте кожне випробування — відстежуваність важлива в режимах якості та аудиту.

Загальні програми

• Складальні лінії електроніки: Для кожного робочого місця оператора (наручний ремінь) або килимка для робочого місця.

• Ремонт та переробка лавок: Захист під час пайки, перевірки та транспортування.

• Чисті приміщення та фабрики напівпровідників: Де статичний контроль має вирішальне значення для врожайності.

• Лабораторії та науково-дослідні лабораторії: Для створення прототипів і середовищ тестування.

• Упаковка та ESD-безпечні зони доставки: Для заземлення струмопровідних лотків і транспортних систем.

Майбутні тенденції, виклики та інтеграція

Розвиток стандартів і відповідності

Такі стандартиIEC 61340іANSI/ESD S20.20все частіше вимагають суворішої перевірки, відстеження та дотримання вимог аудиту. Виробники та користувачі будуть стикатися з більш частими перевірками та мають надати задокументовані докази належної практики заземлення. Кабель заземлення ESD має відповідати змінним допускам на опір і вимогам безпеки матеріалів.

Розумний і цифровий моніторинг

Наступне покоління кабелів може включативбудовані датчики або розумні чіпидля моніторингу цілісності кабелю, дрейфу опору та циклів використання. Ці «розумні кабелі» сповіщатимуть системи технічного обслуговування, якщо опір виходить за межі діапазону або якщо механічне пошкодження неминуче.

Покращення матеріалів і довговічності

Аванси внаноматеріали, високоефективні полімери, а також більш еластичні провідники (наприклад, посріблена мішура, композити з вуглецевих нанотрубок) збільшать термін служби, підвищать гнучкість і зменшать кількість відмов у суворих умовах.

Інтеграція з системами IoT та MES

На повністю цифрових фабриках кожен кабель заземлення може мати ідентифікатор або сигнал, який з’єднує його зСистема управління виробництвом (MES). Це забезпечує видимість інтервалів технічного обслуговування, дотримання вимог оператора та працездатність статичного контролю в режимі реального часу.

Виклики, які потрібно подолати

• Балансуваннявартість порівняно з розширеними функціями: Розумні кабельні рішення можуть підвищити вартість, що вплине на впровадження в секторах з нижчою прибутковістю.

• Екологічний стрес і знос: Висока вологість, хімічний вплив і стирання залишаються постійними загрозами.

• Відповідність користувача: Навіть із кабелями найвищого рівня неправильне підключення або недогляд користувача погіршує продуктивність.

Часті запитання (FAQ)

Q1: Який опір зазвичай повинен мати кабель заземлення ESD?
A1: Типова ціль1 МОм ±10%(тобто від 0,9 МОм до 1,1 МОм). Цей резистор безпечно обмежує струм розряду, дозволяючи статиці текти на землю. У деяких налаштуваннях діапазон допуску 0,75–1,25 МОм є прийнятним, залежно від стандарту чи вимог замовника.

Q2: Як часто слід перевіряти або замінювати кабель заземлення ESD?
A2: Тестування має відбуватися принаймніщомісячно або щоквартально, залежно від вашого режиму якості та частоти аудиту. Якщо вимірювання виходять за межі допуску або оболонка має пошкодження (порізи, потертості, зміна кольору), кабель необхіднонегайно замінено. Механічна втома або періодична суцільність під час згинання є ознакою несправності.

Резюме та представлення бренду

TheКабель заземлення ESDє основоположним, але часто недооціненим елементом будь-якої ефективної програми статичного контролю. Розуміннящоце,чомуце має значення для виходу продукту, надійності та безпекияквибирати, встановлювати, тестувати та обслуговувати, це основа надійної стратегії ОУР. Дивлячись у майбутнє, інтеграція інтелектуального кабелю, підключення до Інтернету речей, передові матеріали та суворіші стандарти формуватимуть еволюцію цієї технології.

колипропонує повний спектр рішень для заземлення від електростатичного розряду, включаючи міцні, сертифіковані кабелі заземлення від електростатичного розряду, розроблені для тривалого терміну служби, стабільної продуктивності та бездоганної інтеграції в передові виробничі системи. Для індивідуальних специфікацій, технічної підтримки або запитів щодо закупівель,зв'яжіться з нами.
